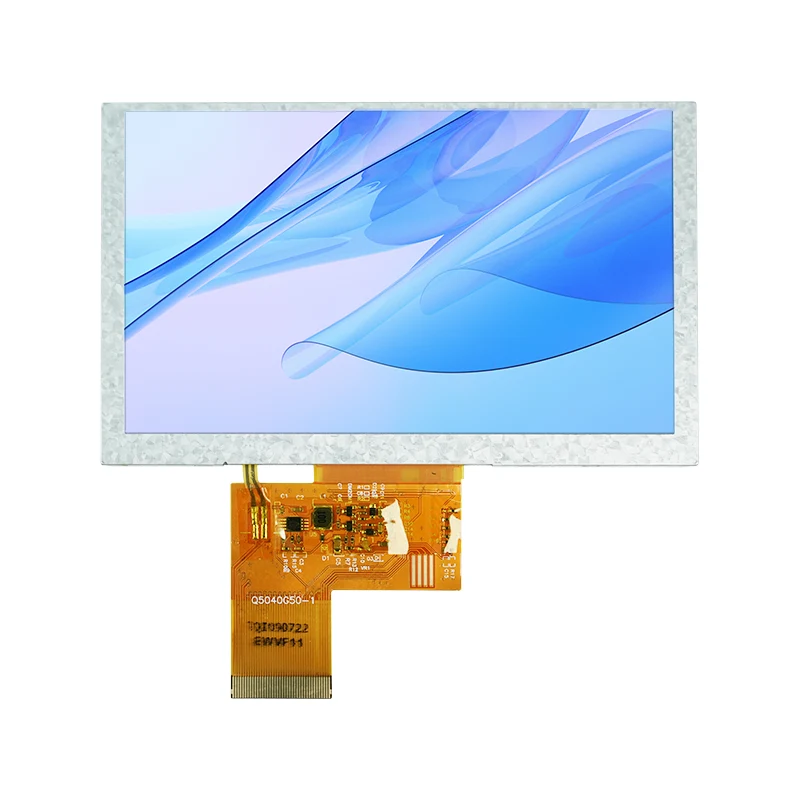

Паметен TFT LCD екран: Практичен водич од избор до развојно распоредување

Во дизајнот на вграден систем и интеракција човек-машина, наПаметен TFT LCD дисплејповеќе не е само „компонента на екранот“ - тоа е критичен фактор што го одредува корисничкото искуство и успехот на производот. Без разлика дали развивате индустриски HMI, контролна табла за паметни домови или рачен медицински уред, навигацијата низ огромната палета на Smart TFT LCD екрани на пазарот и правиот избор додека обезбедувате брзо распоредување е често посложена отколку што изгледа.

1. Избор: Не гледајте само на големината и резолуцијата

Најчеста грешка за време на фазата на селекција е да се сместите на екранот со размислување дека „изгледа добро“. Во реалноста, основните разлики меѓу Smart TFT LCD екраните често лежат надвор од листот со спецификации.

1.1 Тип на интерфејс: Првата критична поделба

Типот на интерфејсот директно одредува дали вашиот главен контролер може да го придвижува екранот и колку сложен ќе биде процесот на развој. Вообичаените типови на интерфејси секој имаат свои соодветни апликации:

Посебна забелешка: ако вашиот главен контролер е MCU како STM32F103 кој нема вграден RGB контролер, директното избирање на екран со RGB-интерфејс ќе биде исклучително тешко. Ќе ви треба дополнителен чип за мост (како што е SSD1963), или алтернативно, префрлете се на SPI или екран со паралелен интерфејс.

1.2 Усогласување на резолуцијата и големината

Повисоката резолуција не е секогаш подобра. Во светот на вградените системи со ограничен простор, повисоката резолуција значи поголема употреба на рамковната меморија, поголема потрошувачка на енергија и повисока цена. Едно правило е:

За прикажување едноставни икони или текст (на пр., панели на апаратот): доволни се 240x240 или 320x320
За стандардни интерфејси човек-машина (на пр., рачни терминали): 480x480 или 800x480
За апликации кои бараат јасни графикони или слики: 720x720 или погоре

Квадратните TFT стануваат сè почести кај паметните уреди за носење и индустриските инструменти. Вообичаените спецификации вклучуваат 1,3-инчи (240x240), 3,4-инчи (480x480) и 4,0-инчи (720x720).

1.3 Приспособливост кон животната средина: Внатрешни, надворешни или екстремни услови?

Многу проекти работат добро со стандардните екрани за време на фазата на прототипирање, но наидуваат на проблеми откако ќе бидат распоредени на терен. Три клучни параметри заслужуваат посебно внимание:

• Осветленост: 300–400 nits се доволни за внатрешна употреба; полу-надворешните апликации бараат 500–800 nits; Целосната употреба на отворено под директна сончева светлина бара 1000 nits или повеќе за читливост

• Работна температура: Комерцијална оценка: 0°C до 50°C; индустриско одделение: -20°C до 70°C; автомобилски или екстремни средини бараат -30°C до 85°C или пошироко

• Агол на гледање: за сценарија каде што повеќе луѓе го гледаат екранот или каде што уредот е инсталиран под агол, се претпочитаат IPS екрани со целосен агол на гледање; TN екраните се поевтини, но покажуваат значителна промена на бојата под широки агли

1.4 Панел на допир и површински третман

Ако вашиот производ бара функционалност на допир, освен изборот помеѓу резистивни и капацитивни типови, постојат неколку детали кои лесно се занемаруваат:

Метод на ламинирање: оптичкото поврзување обезбедува подобра јасност и намалена рефлексија во споредба со ламинацијата со воздушна празнина, но има повисока цена
Површинска облога: Анти-отсјај (AG), анти-рефлектирачки (AR) и анти-отпечатоци (AF) - за надворешни уреди или уреди со висока осветленост, се препорачува комбинација AG+AR

Приспособување на капакот стакло: дали се потребни заоблени агли, логоа со свилен екран, дупки или други естетски модификации

2. Хардвер и драјвер: Избегнување на замки

Откако ќе се избере екранот, дизајнот на хардверот и развојот на драјверот воведуваат уште еден сет на потенцијални стапици.

2.1 FPC кабел и поврзување

FPC кабелот е причина за 80% од дефектите на екранот. Секогаш отклучувајте ја бравата на конекторот пред да го вметнете или извадите кабелот - насилното влечење може да ги оштети златните контакти. Никогаш не приклучувајте или исклучувајте го FPC додека системот е вклучен, бидејќи преостанатата струја може да го изгори интерфејсот.

Кога го прилагодувате FPC, обрнете внимание на:

Дали редоследот на пиновите и нивоата на напон се компатибилни со вашата матична плоча
Дали е потребно свиткување, проширување или рутирање околу други компоненти
Дали должината на FPC одговара на механичкиот дизајн на куќиштето

2.2 Напојување и позадинско осветлување

TFT-LCD обично бараат повеќе напонски шини: VDD (3,3V логика), VGH (позитивна пристрасност), VGL (негативна пристрасност) и други. Абнормалната испорака на струја е причина број еден за изобличување на бојата и треперење на екранот. Типичен дијагностички пристап е да се провери дали напонот на VCOM отстапува од спецификацијата на листот со податоци (на пример, надминувањето на 3,8 V често доведува до забележливо треперење).

За возење со позадинско осветлување, се препорачува решение со постојана струја со затемнување PWM. Ако фреквенцијата на PWM падне под 150 Hz, човечкото око може да забележи треперење; препорачливо е да се подигне фреквенцијата над 200 Hz.

2.3 ИЦ на драјвери и графичка библиотека

Вообичаените IC-и на TFT драјвери вклучуваат ILI9341, ST7789 и ST7735. Меѓу нив, ILI9341 нуди најобилна документација и наједноставна имплементација на драјвери, што го прави погоден за апликации со резолуција 240x320.

За графичките библиотеки, LVGL и TouchGFX се главните избори во вградениот простор. LVGL е со отворен код и поддржува повеќе платформи, додека TouchGFX е длабоко оптимизиран за STM32 микроконтролери.

3. Специјална опција: паметни сериски екрани на UART

Ако вашиот тим не сака да инвестира значително време во развојот на двигателот за графика или ако вашиот главен контролер има ограничени ресурси, серискиот екран на UART е опција што вреди да се разгледа.

Таквите екрани вклучуваат вграден MCU (на пр., ATmega328PB) и може да се контролираат едноставно со испраќање команди преку сериската порта, зафаќајќи ги само пиновите TX и RX.

UART екраните на пазарот генерално спаѓаат во две категории:

Првиот нуди исклучително висока развојна ефикасност - можете дури и да го симулирате интерфејсот на компјутер пред да го трепкате на екранот. Вториот обезбедува повеќе контролни способности на ниско ниво.

4. Брза референца за дијагностицирање на заеднички дефекти

Конечно, еве листа за проверка со брза референца за решавање проблеми со високофреквентните проблеми со полето - тоа може само да го спаси денот:

Симптом	Приоритетна насока за истрага
Спречен екран, без дисплеј	Проверете дали FPC кабелот е лабав или оксидиран (80% од случаите); потврдете ги поставките за резолуција / стапка на освежување
Искривување на бојата, вертикални ленти, нервоза	Проверете дали има ненормални напони на напојување (VGL/VGH/VCOM); проверете дали фреквенцијата на затемнување PWM е премногу мала
Затемнета слика или позадинско осветлување не работат	Проверете дали стареат позадинско осветлување LED диоди; проверете го вистинскиот излезен напон на адаптерот за напојување
Поправени темни/бели дамки на екранот	Физичко оштетување или компресија од задната страна (неповратно - бара замена)

Изборот и развојот на TFT LCD е, во суштина, компромис меѓу трошоците, перформансите, циклусот на развој и доверливоста. Не постои „најдобар“ екран - само „најсоодветно“ решение. Се надевам дека овој водич ќе ви помогне да избегнете непотребни заобиколувања на почетокот на вашиот проект, што ќе ви овозможи да фокусирате повеќе напор за создавање на вистинско диференцирано искуство на производот.
