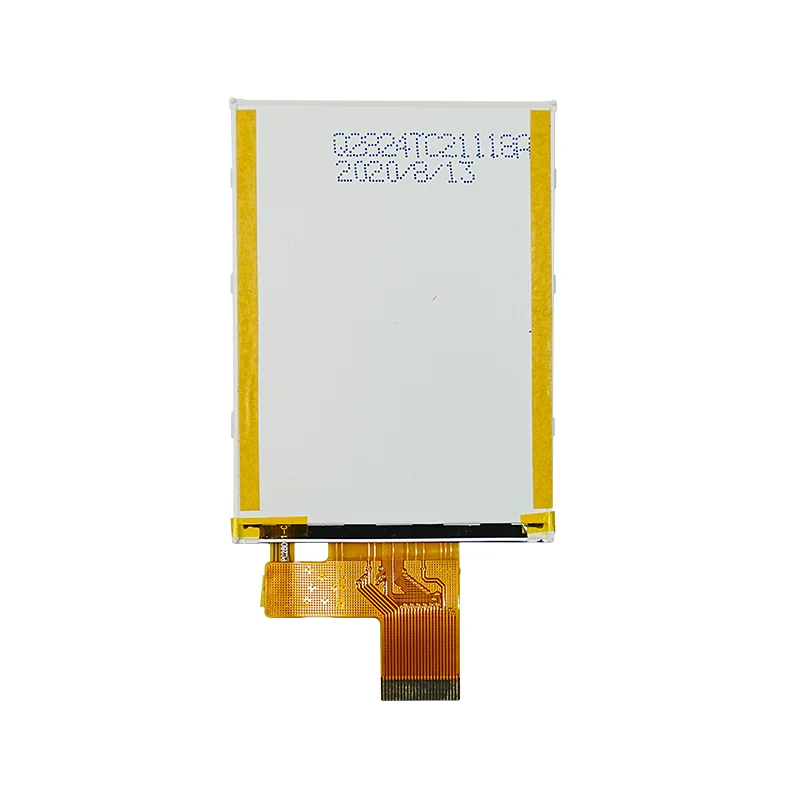

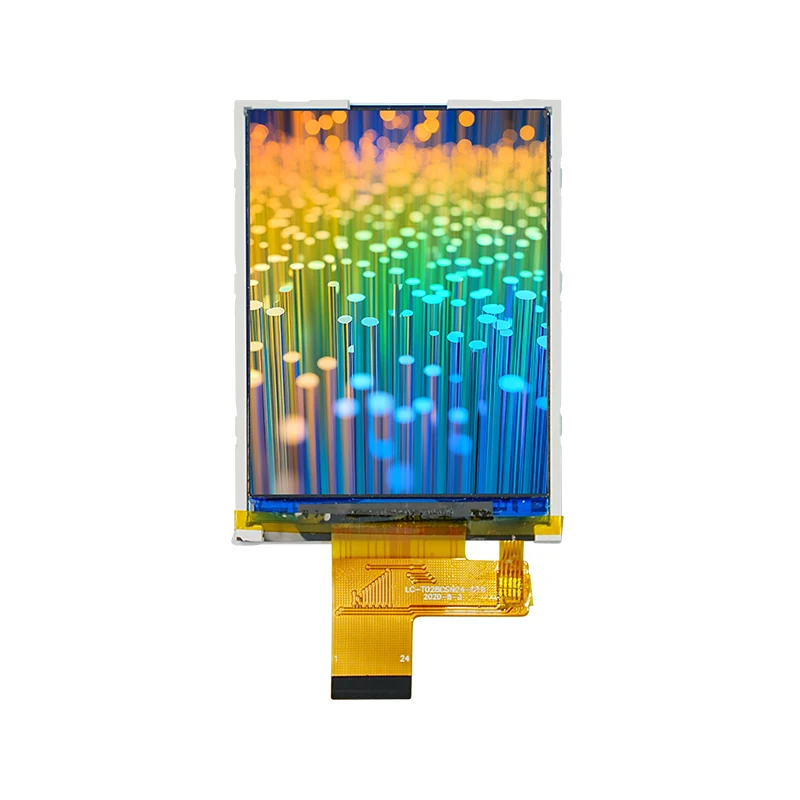

2,4'' Нормално бел мал TFT LCD дисплеј модул

Како кинески производител на LCD екрани, Tianfu обезбедува висококвалитетни, но буџетски производи со приспособени услуги. 2,4" вообичаено бел мал TFT LCD модул за дисплеј управуван од ST7789V IC на драјверот, специјално дизајниран за вградени системи кои бараат јасен екран и апликации со мала потрошувачка на енергија.

Испрати барање

Опис на производот

Нормално белиот мал TFT LCD модул за екран од 2,4 инчи на TF го прифаќа режимот на прикажување „бел режим“, обезбедувајќи висока резолуција од 240×RGB×320 пиксели и поддржува 8/16-битен паралелен интерфејс (8080 тајминг) на MCU, компатибилен со различни микроконтролери.

Главни функционални моменти:

• Јасен екран: 240×320 резолуција, сооднос на контраст 200:1, прикажување убави слики

• Широк агол на гледање: најдобар агол на гледање во насока од 12 часот, поддржувајќи секаде наоколу

• Брз одговор: време на пораст 15 ms, пад 20 ms, исполнувајќи ги барањата за прикажување на динамичната содржина

• Лесна интеграција: Стандарден 8080 паралелен интерфејс, поедноставувајќи го процесот на развој

• Дизајн за заштеда на енергија: Работна струја од 5 mA, погодна за преносни уреди

Денес, нашите 2,4-инчни LCD модули се применуваат на широк опсег на полиња, фалејќи се со база на клиенти што ја опфаќа секоја индустрија.

Апарати за домаќинство и автомобилска електроника: контролни панели за паметни домашни апарати (кафемати, микробранови печки, машини за перење, шпорети за ориз, итн.), кластери за автомобилски инструменти, екрани за инфозабава во возилото, сензори за паркирање.

Паметни уреди за носење и следење на здравјето: паметни часовници, нараквици за следење на здравјето, преносни мерачи на гликоза во крвта/монитори за крвен притисок. Прикажување на времето, известувањата, отчукувањата на срцето, нивоата на кислород во крвта, мерните податоци итн. Со оптимална осветленост (обично 250–950 cd/㎡) и мала потрошувачка на енергија, тие се идеални за продолжена употреба.

Најчесто поставувани прашања

П1: Кои конкретни мерки за контрола на квалитетот се спроведуваат за квалитетот на производот?

О: Ние спроведуваме целосна контрола на квалитетот на процесот од инспекција на влезниот материјал до пратката:

1. Сите ИЦ (вклучувајќи ST7789V) се набавени од оригинални производители или овластени канали.

2. 100% од LCD панелите се подложени на тестирање со светла точка, темна точка и униформност.

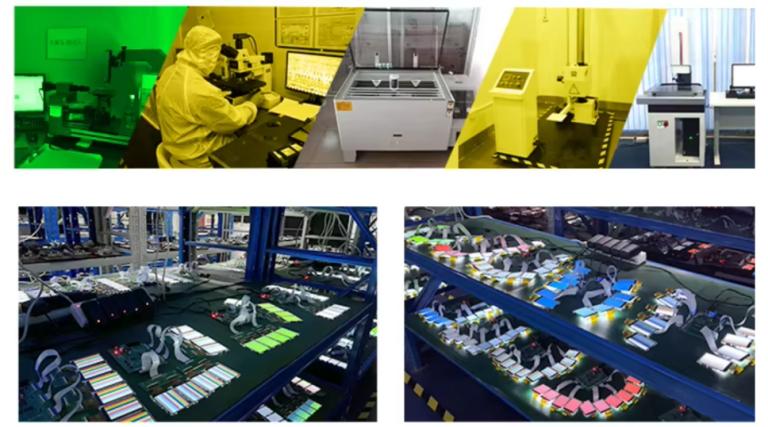

3. По склопувањето на модулот, производите се подложени на 72-часовно стареење на собна температура и циклус на тестирање со висока ниска температура.

4. Обезбедени се броеви на серии што може да се следат за да се обезбеди постојан квалитет на производот.

П2: Каква поддршка обезбедува компанијата ако се појават абнормалности на екранот или проблеми со квалитетот?

О: Основен услов за прилагоден добавувач на LCD LCD во Кина е одговора на барањата на клиентите. Ние нудиме техничка поддршка на три нивоа:

1. Прелиминарен одговор за дијагноза на дефект во рок од 24 часа.

2. Обезбедување на детални дијаграми на текови за смена на дефекти и референтни вредности за напоните на точките за тестирање.

3. Доколку се потврди дека станува збор за проблем со квалитетот на производот, ветуваме политика за враќање и размена без спор и ќе спроведеме Анализа на основната причина (RCA), поднесувајќи извештај и превентивни мерки до вас. Ние ги сметаме прашањата за квалитетот како можности за подобрување.

П3: Кои се податоците за стапката на принос и доверливоста на производот?

О: Како кинески производители, Тианфу не остава ништо од рака во нивната потрага по квалитет. Просечната стапка на принос на нашите екс-фабрички производи се одржува на над 99,7%. Според податоците од забрзаниот животен тест, MTBF (средно време помеѓу неуспеси) на модулите надминува 50.000 часа под типични работни услови. Во меѓувреме, обезбедуваме гарантен период од 12 месеци.

П4: Дали екранот може јасно да се чита на надворешна сончева светлина?

О: Да. Модулот има централна осветленост од 280–300 cd/m², поврзан со сооднос на контраст од 200:1, што обезбедува читливост при типични услови на надворешно осветлување. За средини со директна сончева светлина, препорачуваме додавање третман против отсјај или зголемување на осветленоста на позадинското осветлување.

П5: Кој е опсегот на работна температура на модулот?

О: Нормалниот опсег на работна температура е -20°C до +70°C, а опсегот на температурата на складирање е -30°C до +80°C, што може да ги исполни барањата на повеќето средини за примена.

П6: Кој е работниот век на позадинското осветлување?

О: Позадинското осветлување прифаќа паралелен дизајн со 4 LED диоди, со типичен работен век од 30.000 часа. Типичниот работен напон на позадинското осветлување е 3,2V (80mA).

Спецификација

Параметар	Q2424TC77118A7 (TFT-LCD со IC на драјверот ST7789V)
Тип на модул	2,4" TFT Нормално бело
Резолуција	240×RGB×320 пиксели
Насока на гледање	12 часот (θ ≤ 90°, φ ≤ 360°)
Осветленост (центар)	280–300 cd/m² (типично)
Сооднос на контраст	200:1 (Типично)
Време на одговор	Подигнување: 15 ms, пад: 20 ms (типично)
Интерфејс	MCU 8/16-битна (Паралелно 8080 тајминг)
Работен напон	2,6–3,5V (VDD), 2,8V/3,3V (типично)
Тековна потрошувачка	5mA (Типично @ 2,8V)
Напон на позадинско осветлување	3,2V (Типично @ 80mA, 4 LED диоди паралелно)

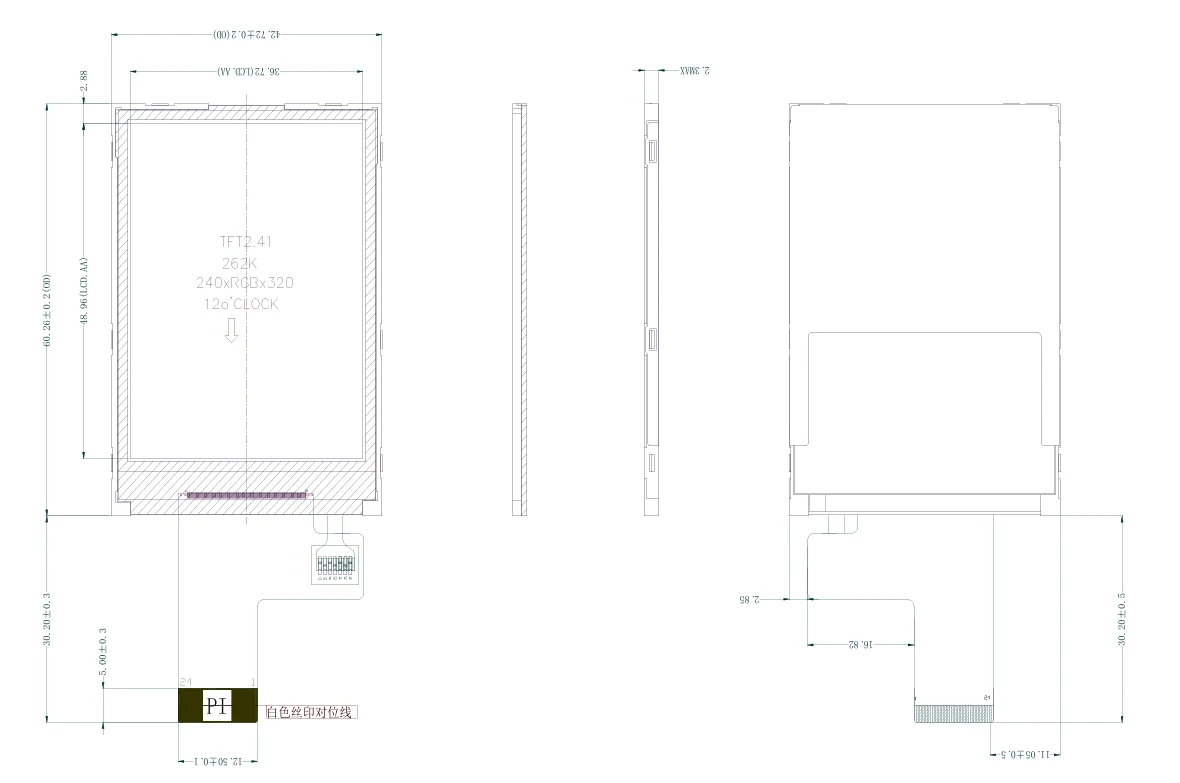

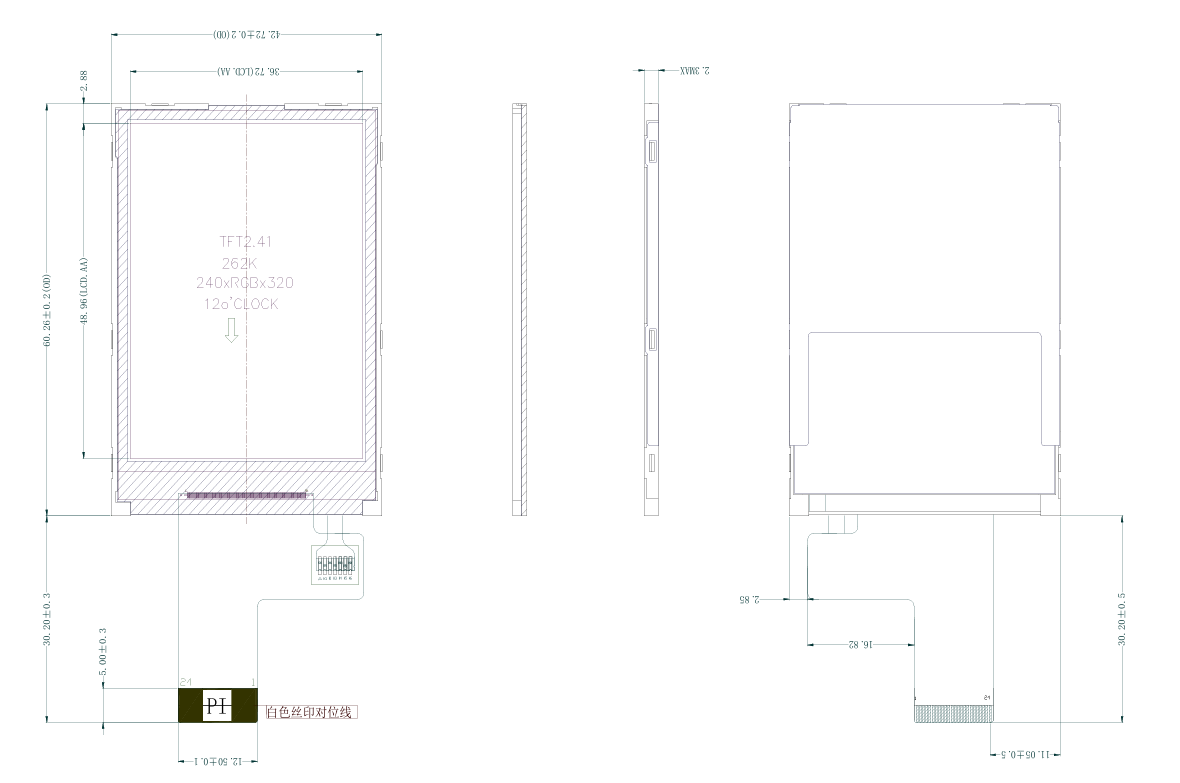

Димензии на модулот	42,72 × 60,26 × 2,3 мм
Активна област	36,72 × 48,96 мм
Работна температура	-20°C до +70°C
Температура на складирање	-30°C до +80°C
Животен век на позадинско осветлување	30.000 часа (типично)

Детали

Споредба на димензии	Q2424TC77118A7 (Нашиот 2,4-инчен LCD екран)	Типичен конкурент А (ефтин SPI екран)	Типичен конкурентен производ Б (индустриски екран со висока осветленост)	Значење за индустријата на апарати за домаќинство
Осветленост и видливост	280-300 cd/m² (типична вредност во центарот)	Околу 200 cd/m²	До 400 cd/m² или повеќе	Умерена и избалансирана осветленост: не само што обезбедува јасна читливост во светли средини како што се кујните и дневните соби, туку исто така ја избегнува непотребната потрошувачка на енергија и трошоците предизвикани од претерано високата осветленост.
Интерфејс и перформанси	MCU 8/16-битен паралелен интерфејс (8080)	4-жичен SPI интерфејс	SPI или RGB интерфејс	Тајна за беспрекорна интеракција: надминувајќи го SPI со голема разлика во освежувачката сложена графика (анимации, менија на повеќе нивоа), нашиот паралелен интерфејс гарантира брзи одговори на допир/притискање на тастатурата без притискање на духови, што го носи корисничкото искуство на следното ниво.
Изведба на потрошувачка на енергија	Типични 5mA @ 2,8V (вкупна потрошувачка на енергија)	Неодредено (обично пониско)	Не е одредено (високата осветленост обично е придружена со голема потрошувачка на енергија)	Заштеда на енергија и стабилност: Ултра ниската работна потрошувачка на енергија директно им помага на терминалните апарати за домаќинство да ја намалат потрошувачката на енергија, да ги исполнат стандардите за заштита на животната средина, да го намалат производството на топлина и да придонесат за подобрување на долгорочната доверливост на целата машина.
Опсег на работен напон	Широк опсег на напон: 2,6V - 3,5V	Обично фиксен напон од 3,3V или 5V.	Обично фиксен напон од 3,3V.	Подобрена приспособливост на напојувањето: Дизајнот со широк напон нуди подобра компатибилност со флуктуациите на напојувањето во домашните апарати (на пр., пречки предизвикани од стартување и исклучување на моторот), ја подобрува стабилноста на системот и ја намалува тешкотијата на дизајнот на напојувањето.
Цена и вредност	Изведба на избалансирани трошоци	Исклучително ниски трошоци за набавка	Повисоки трошоци за набавка	Најнизок вкупен трошок за сопственост: По премисата на исполнување на барањата за изведба (осветленост, стапка на освежување) на апаратите за домаќинство, ние нудиме најконкурентна цена, избегнувајќи преголема спецификација или недоволно работење.

Зошто да не изберете нас? — Подигнете ги перформансите на вашиот домашен апарат

Неспоредлива сигурност и издржливост за потребите на домашните апарати

Апаратите за домаќинство се изградени да траат - истото треба да биде и нивните компоненти. Нашите модули можат да се пофалат со типичен век на позадинско осветлување од 30.000 часа, широк опсег на работна температура од -20°C ~ +70°C и 99,7% + стапка на издашност од фабриката. Сертифицирани со ISO9001, тие напредуваат во тешки услови за домаќинство (мислам на испарување од масло, екстремни температурни промени) и стојат зад ветувањето за квалитет на вашиот производ.

Ефективни решенија кои ја поттикнуваат конкурентноста на пазарот

Ние не правиме „една големина што одговара на сите“ - ние испорачуваме прецизно дизајнирани дисплеи што ги задоволуваат вашите точни потреби. Нема преголеми спецификации што трошат буџет, нема недоволно работење што ги разочарува корисниците. Нашите решенија ја балансираат беспрекорната интеракција и кристално чистата видливост, истовремено намалувајќи ги вашите трошоци за BOM, давајќи им на вашите производи непобедлива предност во однос на цената и перформансите.

Plug-and-play интеграција за побрзо да стигнете до пазарот

Прескокнете го мачното дебагирање. Нашите модули имаат стандардни паралелни интерфејси, докажани двигатели и код за примерок за целосна иницијализација. Намалете ја вашата временска рамка за истражување и развој, забрзајте го развојот на производите и ставете ги вашите паметни домашни апарати на полиците на продавниците - и во рацете на клиентите - побрзо.
