2,8 'Нормално црна IPS TFT LCD екран модул

Изграден за екстремни опкружувања, Tianfu 2.8 'Нормално црн IPS TFT LCD екран модул испорачува 262K бои со 1200: 1 контраст и агли на гледање од 80 °. Работи во -40 ° C до +85 ° C (складирање: -55 ° C до +110 ° C) и преживува тестови за термички шок (-30 ° C ↔80 ° C). Карактеристики на задното осветлување од 4 LED (3.2V 80MA) и 4-жичен интерфејс SPI за лесна интеграција на MCU.

Испрати барање

Опис на производот

Компактен дизајн од 50,0 × 69,20 × 2,4мм, 2,8 'Нормално црниот IPS TFT LCD екран модул е идеален за автомобилски HMI, индустриски контроли и солиден IoT апликации за кои се потребни јасни визуелни и сигурност на сите временски услови.

Поддршка на нарачки за испитувања со мали серии и сопствени дизајни за фирмвер/интерфејс, производство на модул на екранот IPS TFT LCD, Tianfu обезбедува лесна интеграција во паметни контроли/преносни инструменти, поддржани од гаранција од 12 месеци.

Tianfu 2.8 'Нормално црна IPS TFT LCD екран модул во карактеристики на акции

1.Индустриска издржливост

Работи во -40 ° C до +85 ° C и преживува тестови за термички шок (-30 ° C ↔80 ° C), обезбедувајќи сигурност во груби околини како автомобилски табла и надворешни IoT уреди.

2. Визуелни перформанси со високи контраст

Доставува 1200: 1 сооднос на контраст и агли на гледање од 80 ° со прецизна калибрација на бои на CIE 1931 (на пр., Црвена на 0,655x/0,335y), идеална за критични прикази во медицинска или индустриска опрема.

3. Повидена интеграција со SPI со 4 жици

Пред-конфигурираните контролни иглички (D/C, CS, RESET) и 2,5–3.3V логички напон го намалуваат времето на развој и потрошувачката на енергија, компатибилен со MCU со ниска цена.

4. Енергија-ефикасен дизајн на задното осветлување

4 паралелни бели LED диоди (3.2V @80mA) обезбедуваат униформа осветленост до 4,8% пренесување, оптимизирана за преносни уреди со мала моќност.

Tianfu Прилагодено 2,8 'Нормално црна IPS TFT LCD Screen Module Specifation

Тип на приказ	2,8 "TFT-LCD (нормално црн, преносен)
Резолуција	240 × 320 пиксели (графичка точка-матрица)
Активна област	43,20мм (W) × 57,60мм (ч)
Возач ИЦ	ST7789T3
Електрични спецификации
Логички напон (VCC)	2.5–3.3V (тип. 2.8V)
Влезен напон (волја/вих)	Ниско: GND -0,3 × VCC / HIGH: 0,7 × VCC -VCC
Конфигурација на задното осветлување	4 бели LED диоди паралелно (3.2V @80ma)
Осветленост на задното осветлување	4,8% пренесување (типично)
Механичко и животна средина

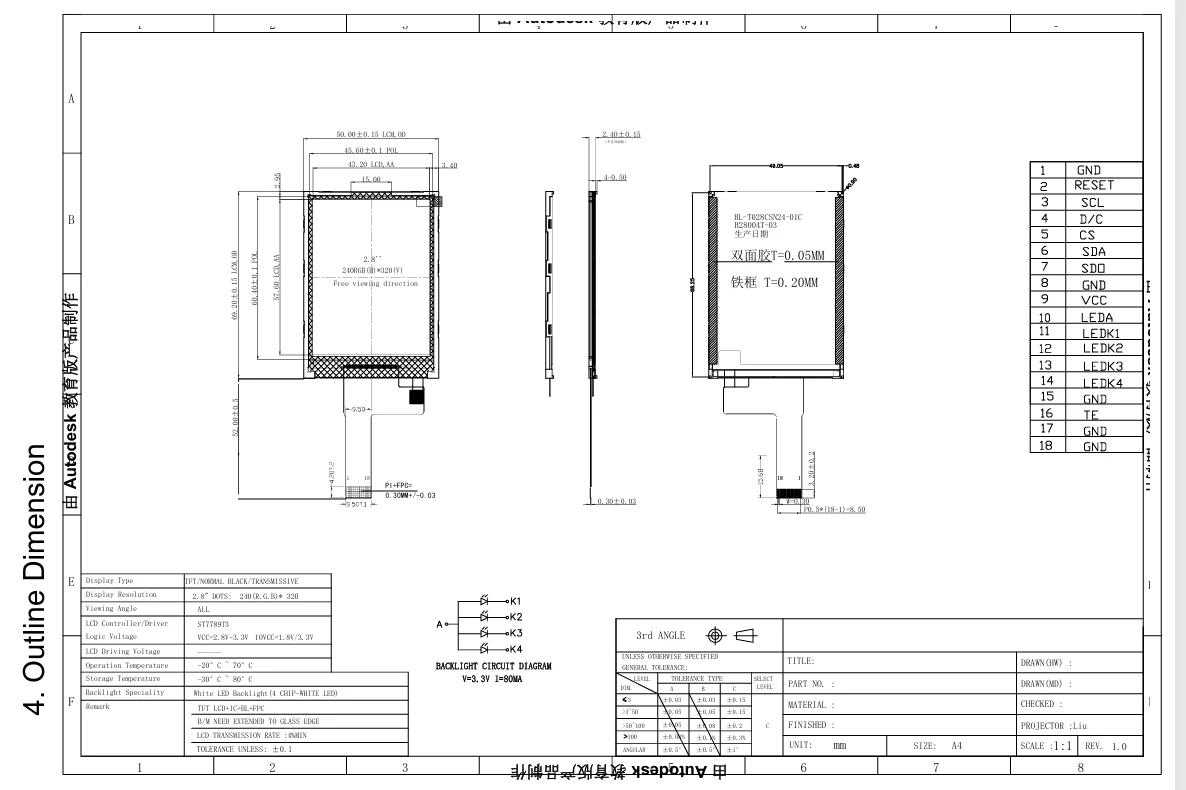

Димензии на преглед	50,0мм (W) × 69,20мм (H) × 2,4мм (t)
Работна температура	-40 ° C до +85 ° C.
Температура на складирање	-55 ° C до +110 ° C.
Оптички перформанси
Сооднос на контраст	1200: 1 (типично)
Време на одговор	30ms (типично)
Агол на гледање	80 ° (хоризонтална и вертикална, cr≥10)
Гама во боја (CIE 1931)	Бело: (0,305–0.311x, 0,336–0.342y) Црвено: (0,655–0.661x, 0,335–0.341y) Зелена: (0,259–0.265x, 0,597–0,603y) Сина: (0,131–0.137x, 0,134–0.140y)

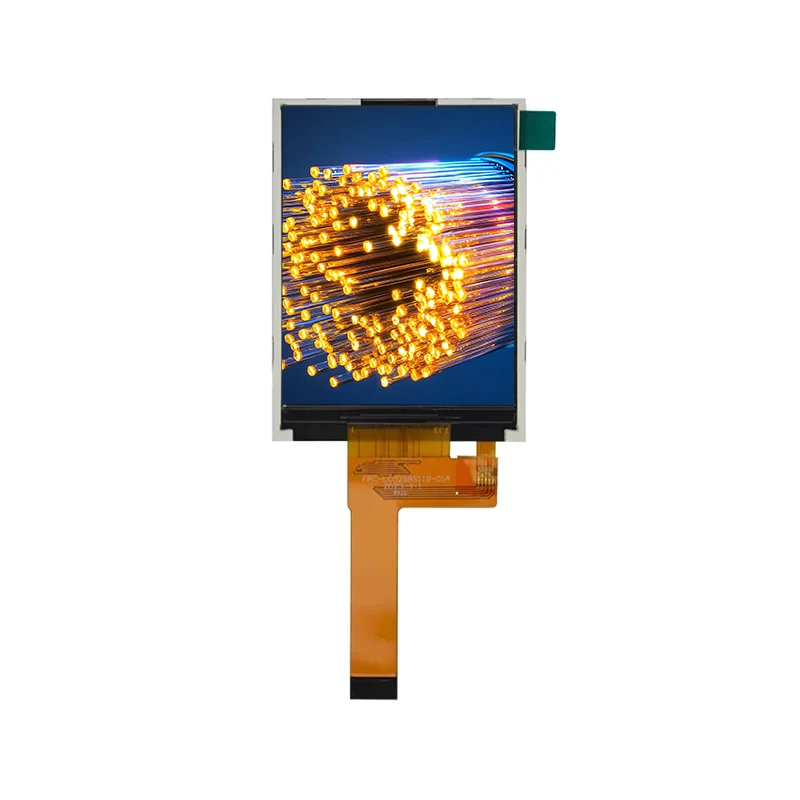

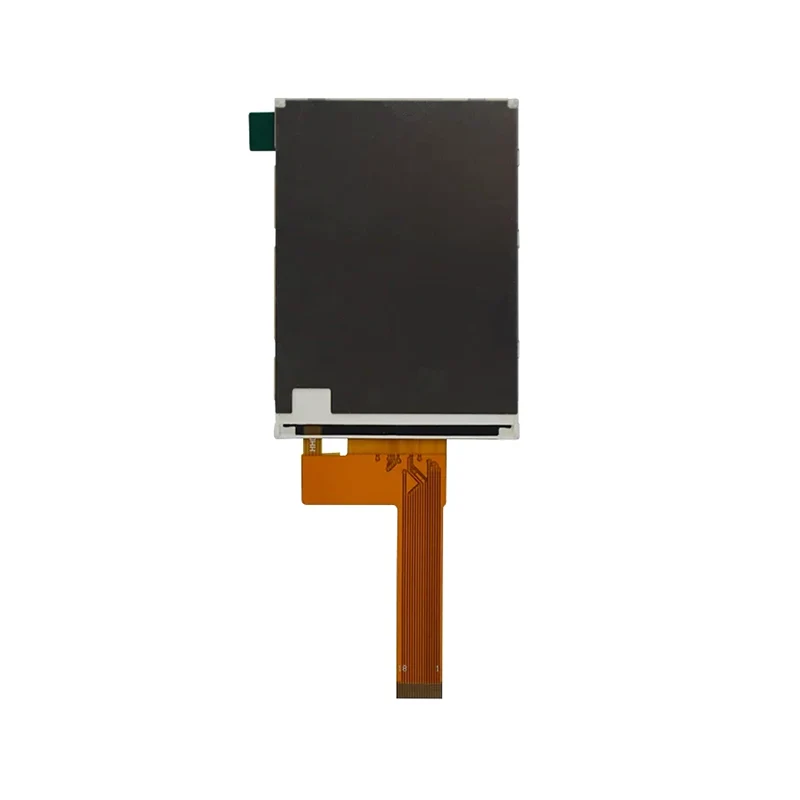

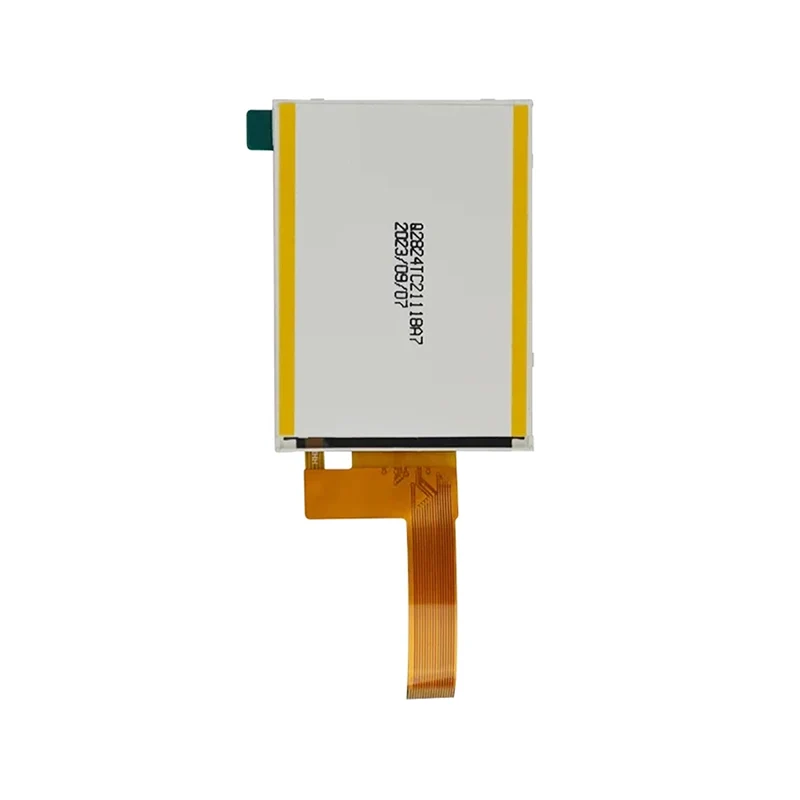

TIANFU 2.8 'Нормално црни IPS TFT LCD екранот детали

Апликација за модул на модул на LCD на Tianfu 2.8 'IPS TFT LCD

Водечко време на Тјанфу

Стандардни производи		Прилагодени производи
Количина на нарачки	Време на испорака	Тип на прилагодување	Време на испорака
1-30 компјутери	Веднаш	Општо	5-8 недели
31-100 компјутери	1 недела	FPC	4 недели
101-500 компјутери	1-2 недели	CTP	6 недели
501-1000 компјутери	2-5 недели	Б/л	6 недели
1001-5000 компјутери	4-5 недели	Возачка табла	8 недели
5000+ компјутери	5-7 недели	LCD панел	16 недели
