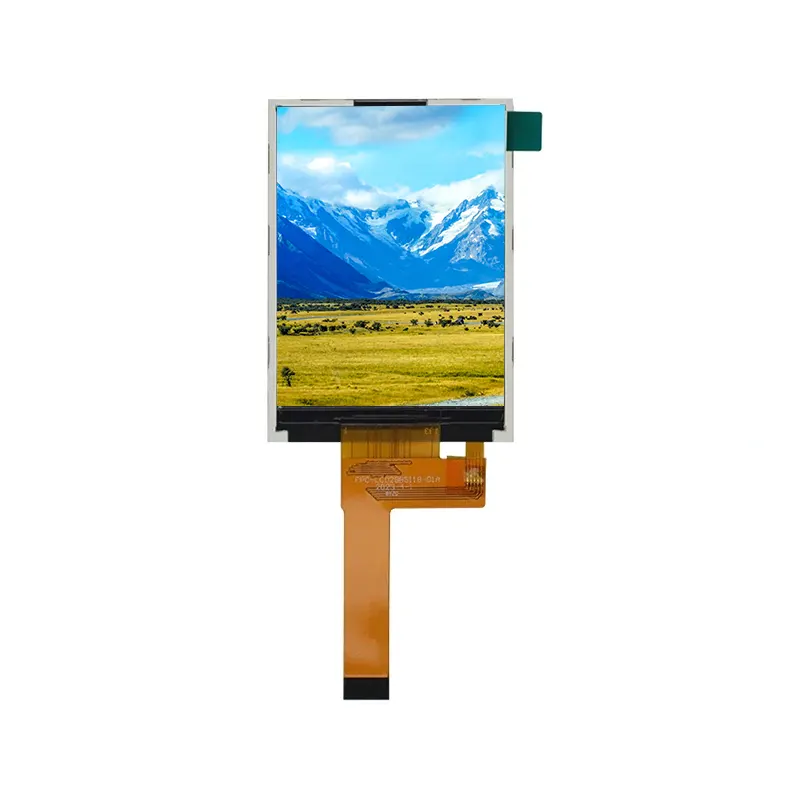

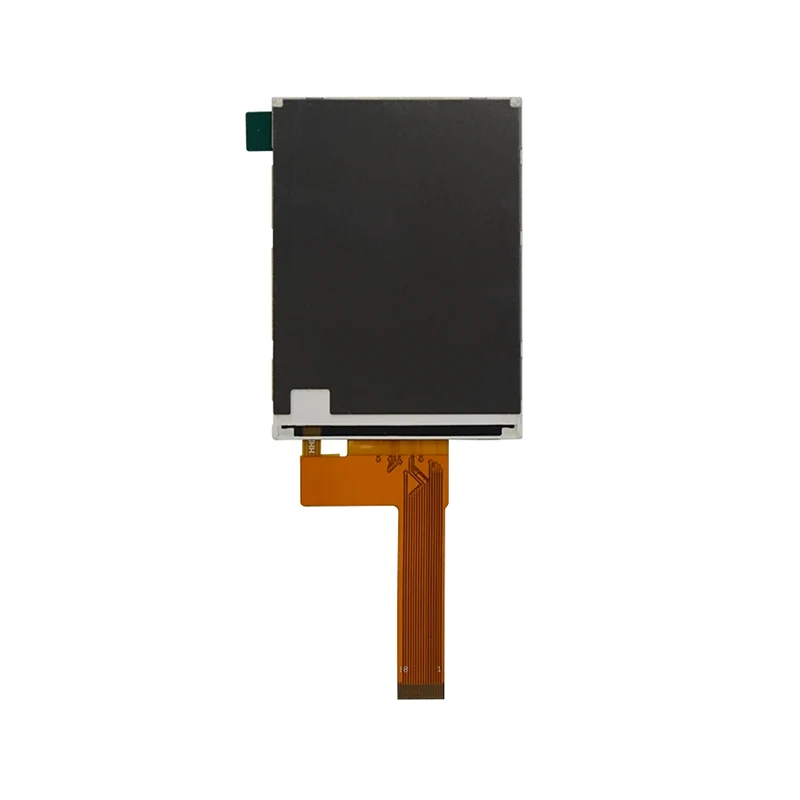

2,7' графички стандарден TN TFT LCD екран модул

Како изворно производство во Кина, Tianfu нуди висококвалитетни и евтини прилагодени LCD модули за вашите потреби. 2,7' Графички стандарден TN TFT LCD екран модул е напредно решение за приказ специјално дизајнирано за вградени уреди со ограничен простор, но бара висококвалитетни визуелни перформанси. Усвојува трансмисивна TFT технологија и поддржува богати дисплеи во боја до 16 милиони бои, овозможувајќи му да прикажува јасни и живописни слики, како и динамична содржина во неговата компактна големина.

Испрати барање

Опис на производот

2,7' Графички стандарден TN TFT LCD екран модул првенствено се користи во индустриски и паметни домашни LCD екрани. Како што се:

1.Индустриски рачен терминал

Индустриски рачни уреди: Прилагодени LCD екрани за PDA/баркод скенери

Издржливи LCD екрани | Совршен за индустриски детектори и терминали за податоци

Напредни LCD екрани за скенери за залихи и преносни печатачи

Висококвалитетни дисплеи - направени за индустриски рачни уреди

2.Паметен дом

Контролни панели за паметни домови | Прилагодени Напредни LCD решенија

Издржливи LCD екрани за кафемати, роботски правосмукалки и печки

Паметни екрани за домови - висококвалитетни и прилагодени

Детали

Tianfu прилагоден 2,7' графички стандарден TN TFT LCD екран Спецификација на модулот

Тип на модул	2,7" TFT/16M Боја
Резолуција	960×240 пиксели (Графичка матрица со точки)
Интерфејс	SPI и RGB
Режим на прикажување	Пренослив TFT
Задно осветлување	Бела LED (паралелна)
Механички димензии	39,1 (Ш) × 67,5 (В) × 2,4 (Т) мм (исклучено FPC)
Активна област	33,06 (Ш) × 58,80 (В) мм
Pixel Pitch	0,18375 (Ш) × 0,13775 (В) мм
Електрични спецификации	· Логички напон (VDD): 3,0–3,6V (тип 3,3V) · Влезен напон (VIH): 0,8×IOVCC до IOVCC · Влезен напон (VIL): -0,3V до 0,2×IOVCC · Тековна потрошувачка: 8mA (тип.)
Спецификации за позадинско осветлување	· Напон: 8,7–10,2V · Струја: 15–25 mA · Работна температура: -20°C до +70°C · Температура на складирање: -30°C до +80°C
Карактеристики на времето	· Фреквенција CLKIN: 13,5–30 MHz (тип. 27 MHz) · Период на HSD: 1024–1907 CLKIN циклуси · Вертикална синхронизација: 242,5–450,5 H (NTSC/PAL)

Искуство во реалниот свет со апликација од Tianfu: перспектива од производител на терминали за мобилни податоци

„При развивањето на новата генерација на индустриски PDA, овој 2,7' графички стандарден TN TFT LCD екран модул стана наш врвен избор. Неговото позадинско осветлување со висока осветленост (ја приспособивме верзијата од 500 cd/m²) и третманот против отсјај целосно ја решија болката од тешкото препознавање на содржината на екранот при силна надворешна светлина.

„Соодносот на широк екран од 960×240 е многу компатибилен со логиката на интеракцијата на мобилните терминали за податоци: хоризонталниот простор е доволен за целосно прикажување на бар-кодовите и броевите на товарни листи, додека вертикалниот распоред совршено одговара на класичниот дизајн на интерфејсот на „површина за прикажување информации + фиксни копчиња на дното“, овозможувајќи ефикасно работење во компактен простор“.

„Функцијата за ниска потрошувачка на енергија на интерфејсот SPI директно го подобрува животниот век на батеријата на терминалот. Со логичка потрошувачка на енергија од само 8 mA за модулот, во комбинација со нашата саморазвиена стратегија за контрола на степенот на осветлувањето, севкупниот век на батеријата на уредот е зголемен за приближно 18% во сценаријата за работа со континуирано скенирање“.

„Широката температурна стабилност (-20°C до +70°C) и механичката доверливост на модулот ги поминаа нашите ригорозни тестови, вклучително и циклирање на високи температури и тестови за пад од 1,2 метри, целосно исполнувајќи ги барањата за издржливост во индустриски средини.

Целна оптимизација и поддршка

Обезбедуваме подобрени решенија за такви апликации:

Ексклузивни карактеристики: Подобрен двигател за позадинско осветлување (поддржува затемнување PWM/брзо будење), допир со ракавици, дизајн против пречки и комплет за режими за заштеда на енергија.

Приспособување на индустријата: Достапни се приспособени верзии оптимизирани за сценарија како што се експресна логистика, складирање со ладен синџир и инспекции на отворено.

Брза поддршка: Обезбедете компатибилни референтни дизајни со мејнстрим мотори за скенирање, алатки за тестирање на производната линија и долгорочна гаранција за снабдување.

Повратни информации од клиентите

„Во текот на изминатите 18 месеци, кумулативно користевме повеќе од 35.000 единици од овој модул во три од нашите терминални производи. Она што најмногу не задоволува е одличната конзистентност на серијата и исклучително брзиот одговор на техничката поддршка, кои обезбедуваат солидна гаранција за нашето производство во големи размери и одржување после продажбата. Tianfu е сигурна и приспособена фабрика за LCD, ние секогаш им веруваме.

Апликација за модул за 2,7' TFT LCD екран на Tianfu

Водечко време на Тианфу

Стандардни производи		Прилагодени производи
Количина на нарачка	Време на испорака	Тип на приспособување	Време на испорака
1-30 ЕЕЗ	Веднаш	Општо	5-8 недели
31-100 ЕЕЗ	1 недела	FPC	4 недели
101-500 ЕЕЗ	1-2 недели	CTP	6 недели
501-1000 ЕЕЗ	2-5 недели	B/L	6 недели
1001-5000 ЕЕЗ	4-5 недели	Возач одбор	8 недели
5000+ компјутери	5-7 недели	LCD панел	16 недели

Најчесто поставувани прашања

П1: Како да изберете помеѓу SPI и RGB интерфејси?

О: Двата интерфејси исполнуваат различни барања за апликација:

SPI интерфејсот се одликува со мал број пинови (обично 3–4 линии за податоци), идеален за сценарија каде што ресурсите на пиновите на MCU се ограничени и барањата за брзина на освежување се ниски, како што се прикажување статични слики или бавно ажурирање на податоците.

RGB интерфејсот овозможува паралелен пренос на податоци со поголема стапка на освежување, погоден за прикажување динамична содржина, видеа или графика која брзо се менува, но бара повеќе ресурси за пинови.

П2: Зошто заднинското осветлување бара релативно висок напон од 8,7–10,2V?

О: Овој модул прифаќа дизајн на позадинско осветлување со повеќе LED диоди поврзани паралелно. Потребата за релативно висок напон обично значи дека позадинското осветлување се состои од повеќе LED диоди поврзани во серија, кои можат да дадат униформа и доволна осветленост. Во реалната употреба, потребно е посветено коло за двигател на позадинско осветлување; не може директно да се поврзе со логичко напојување од 3,3V.

П3: Дали опсегот на работна температура на модулот ги задоволува барањата за индустриска апликација?

О: Да. Опсегот на работна температура од -20°C до +70°C ги покрива барањата на повеќето индустриски средини. За поекстремни средини (како што се работилници на отворено со силен студ или висока температура), можеме да обезбедиме верзија со широка температура (потребно е приспособување) што ги исполнува посебните барања од -40°C до +85°C.

П4: Дали опсегот на работна температура на модулот ги задоволува барањата за индустриска апликација?

П5: Како да се вози овој екран? Кои периферни кола се потребни?

О: Основен систем бара:

3,3V логичко напојување (точност ±5%)

Коло на двигател на позадинско осветлување 8–10 V (константна струја 15–25 mA)

MCU или контролер на екранот (поддржува интерфејс SPI или RGB)

Изборно: контролер на екран на допир (за верзии со овозможен допир)

Обезбедуваме комплетни дијаграми на кола за дизајн на референца и кодови за примероци на драјвери (поддржувачки платформи како STM32, ESP32 и Arduino).
