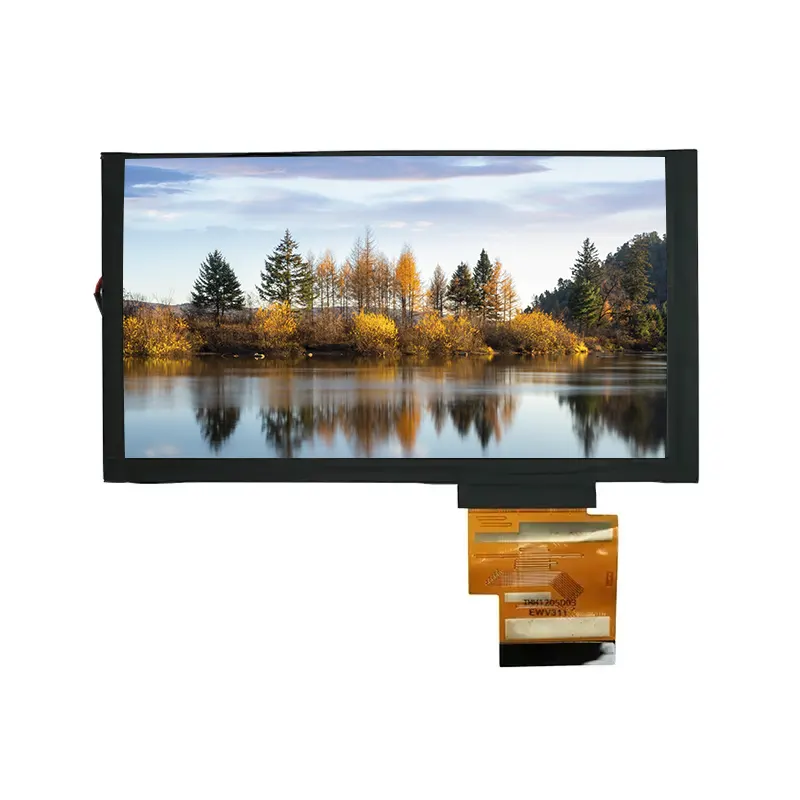

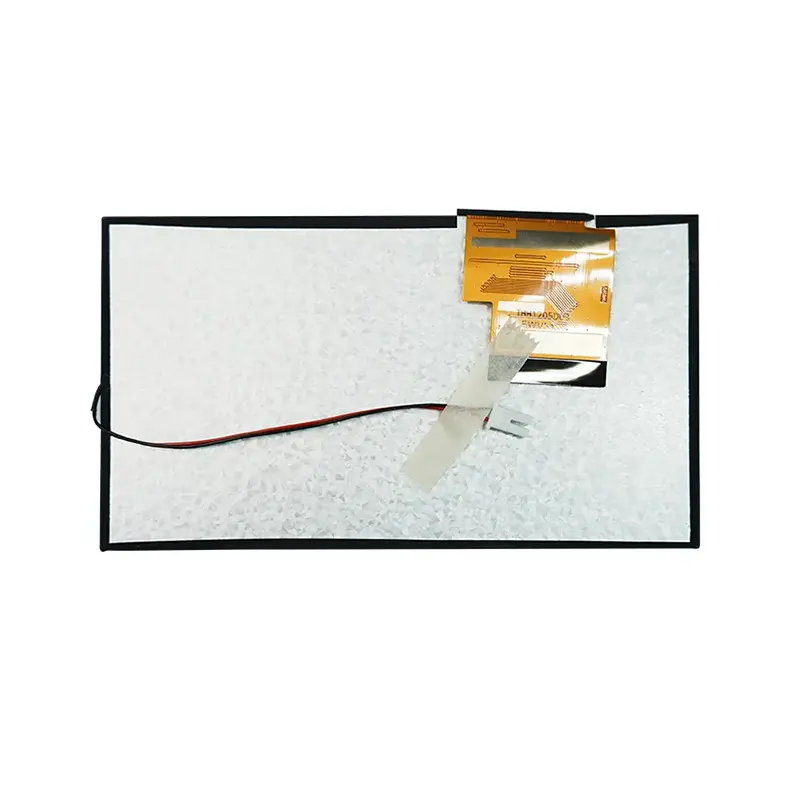

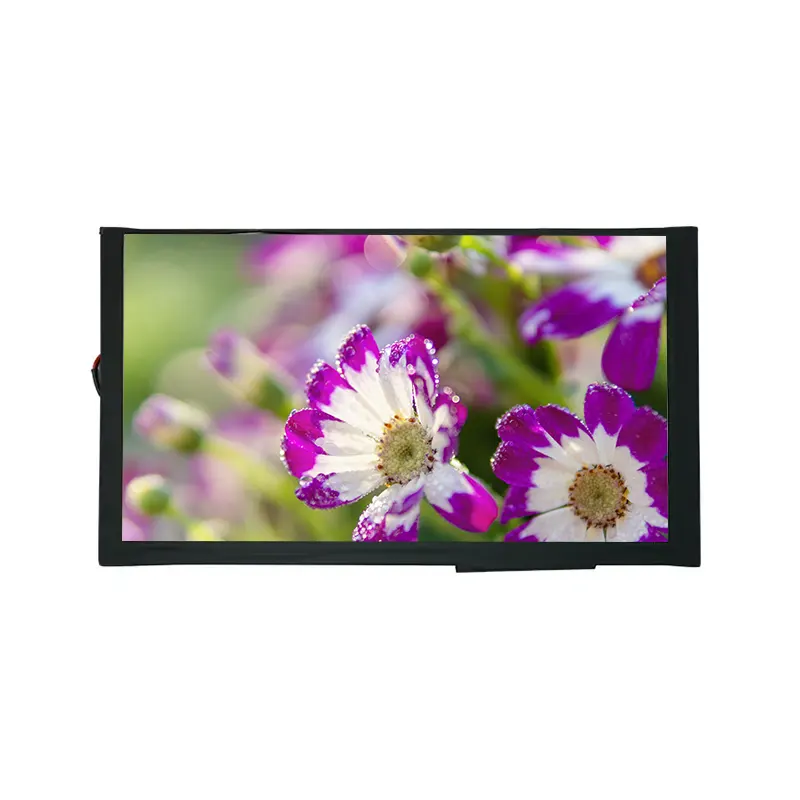

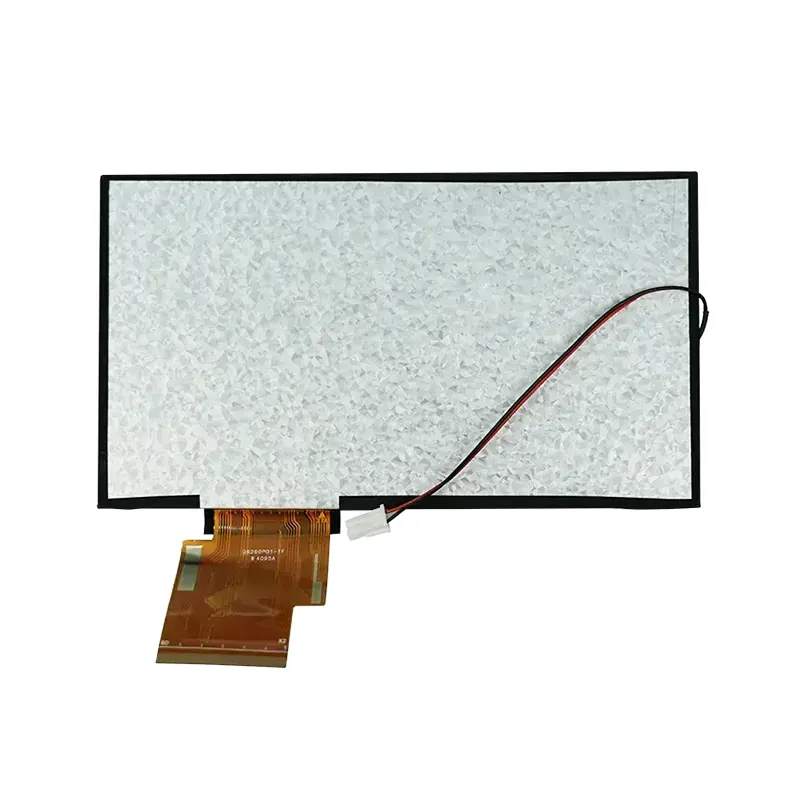

Модул за 6,2' широк температура TN TFT LCD екран

Главни сценарија за апликација

• Индустриски контролни панели: опрема за фабричка автоматизација, системи за контрола на PLC, интерфејси човек-машина (HMI)

• Системи за прикажување во возилото: контролни табли за комерцијални возила, терминали за логистички возила, специјални контролни екрани на возилата

• Дисплеи на надворешна опрема: системи за следење на сончевата енергија, терминали за плаќање на отворено, дисплеи со информации од јавен карактер

• Дисплеи за медицинска опрема: Преносливи медицински инструменти, помошни дисплеи за дијагностичка опрема

• Smart Home Control: Контролни панели за автоматизација на згради, паметни централни контролни системи

Tianfu 6,2' Wide Temp TN TFT LCD екран модул на залиха Спецификација

Детали за модулот за приспособени Tianfu со широка температура TN TFT LCD екран со 6,2'

Предности на оптички перформанси

Екран со висока осветленост: Со типична осветленост од 500 cd/m², тој е речиси двапати посветлен од стандардните екрани за потрошувачи (250-300 cd/m²), обезбедувајќи совршена видливост дури и при директна сончева светлина или силна амбиентална светлина.

Широки агли на гледање: Постигнува агол на гледање од 150° (CR≥10) и хоризонтално и вертикално. Оваа функција е клучна кога повеќе оператори треба да го гледаат екранот истовремено или кога уредот е инсталиран на неконвенционални позиции.

Брз одговор: Вкупното време на одговор од 25 ms (подигање + пад) обезбедува динамично ажурирање на информациите без замаглување при движење, што го прави погоден за прикажување податоци во реално време, следење доводи и основни анимирани интерфејси.

Перформанси на бои: Може да се пофали со 50% NTSC спектар на бои. Иако не е толку обемен како екраните за потрошувачи од висока класа, тој целосно ги исполнува барањата за индустриски индикатори, известувања за статусот и графичка визуелизација на податоци.

Приспособливост и доверливост кон животната средина

Работа со широка температура: Работен температурен опсег од -20°C до 70°C, погоден за средини кои се движат од ладни магацини до работилници со висока температура. Температурниот опсег на складирање е уште поширок на -30°C до 80°C, со што се обезбедува безбедност при транспортот и складирањето.

Силен систем за позадинско осветлување: Користи низа од 21 бела LED диода со дизајн на напојување од 9,6V/210mA, обезбедувајќи еднообразно и стабилно задно осветлување со типичен животен век од над 50.000 часа.

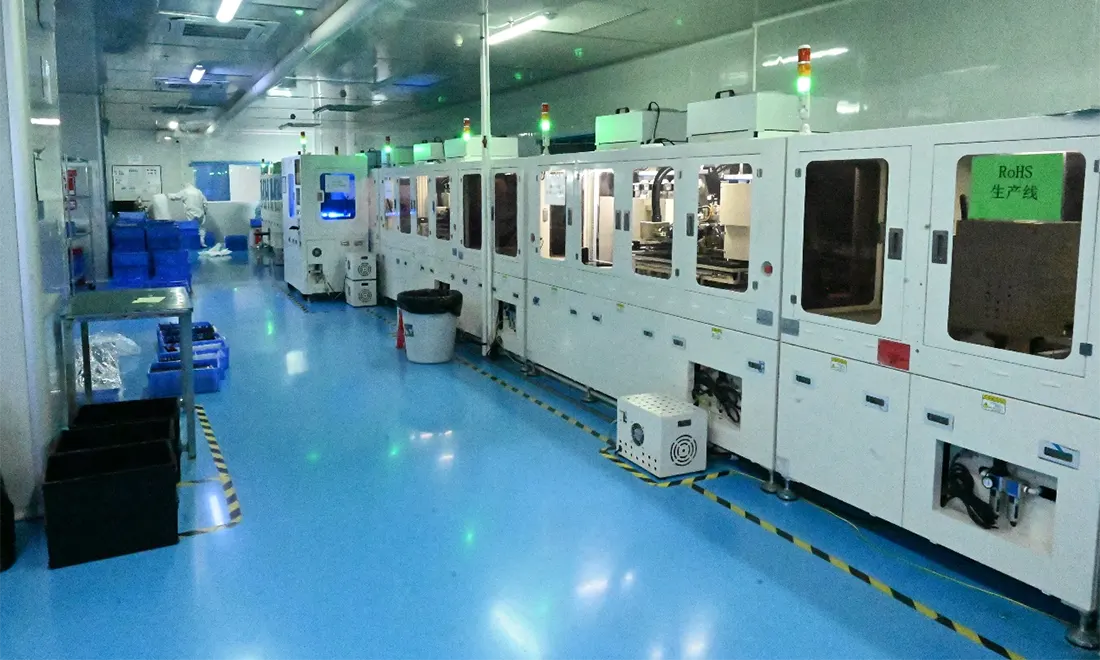

Контрола на квалитетот на производството

• Случајно земање примероци за тестирање на висока температура и висока влажност (85°C/85%RH за 240 часа) по серија.

• Тестирање со термички шок (-20°C ⇄ 70°C за 1000 циклуси).

• Тестирање на вибрации и механички удари за да се исполнат барањата за инсталација на индустриска опрема.

Гаранција за конзистентност на перформансите

• Униформност на осветленоста контролирана на над 85%.

• Нема гаранција за светли/темни пиксели (Оценка на пиксели со нула дефекти достапна на барање).

• Конзистентност на бојата помеѓу сериите контролирани со ΔE < 5.

Поддршка за компатибилност и интеграција

• Поддржува стандарден RGB интерфејс, компатибилен со главните индустриски процесори.

• Обезбедува детална дефиниција на интерфејс и спецификации за тајмингот.

• Изборни резистивни или капацитивни панели на допир (одделно се продаваат).

• Нуди дизајни на референтни кола и примери за код за иницијализација.

Што го направи Tianfu изборот на нашите клиенти веќе 16 години?

Деценија на експертиза: Со повеќе од 10 години посветени на решенија за индустриски приказ, ние длабоко ги разбираме уникатните барања на индустриските апликации. За разлика од дисплеите за потрошувачи кои имаат приоритет на екстремните бои и тенки профили, ние се фокусираме на доверливост, приспособливост кон животната средина и долгорочна стабилност.

Докажани теренски перформанси: Нашите модули за прикажување се потврдени во над 5.000 индустриски распоредувања ширум светот, вклучувајќи:

• Системи за следење на моќноста на ветерот при екстремен студ во Северна Европа (Континуирано работење на -25°C)

• Инструментација на платформа за дупчење нафта на високи температури на Блискиот Исток (амбиентални температури од 50°C+)

• Терминали на 24/7 Manufacturing Execution System (MES).

Обврска за техничка поддршка

• Обезбедување сеопфатна техничка документација и водичи за интеграција.

• Тим за техничка поддршка со просечно 8+ години искуство во индустриски електронски производи.

• Поддршка за тестирање на примероци и брза испорака за нарачки во мали серии.

• Посветеност на долгорочно снабдување и поддршка на животниот циклус на индустриските производи.

Случај од нашиот клиент: Надградба на екранот за интелигентни логистички терминали на складиште

Позадина и предизвици на клиентите: Итно е потребен голем логистички центар за е-трговија за да се надградат дисплеите на терминалите за мобилни податоци во магацинот (PDA). На оригиналните екрани им недостигаше доволно осветленост под високоинтензивното осветлување на магацинот, што им отежнува на операторите да читаат скенирани баркодови и информации за залихите. Дополнително, значителните температурни флуктуации во складот ​​(од ладилни зони до летни услови со висока температура) предизвикаа забавување или откажување на стандардните екрани, што сериозно влијаеше на ефикасноста и прецизноста на сортирањето.

Нашето решение: Клиентот го усвои нашиот модул за LCD екран со широка температура TN TFT од 6,2'. Неговата висока осветленост од 500 cd/m² обезбедува јасна видливост при сите видови осветлување. Широкиот опсег на работна температура од -20°C ~ 70°C совршено се прилагодува на сложеното опкружување на складиштето, гарантирајќи стабилна работа на уредот во текот на целата година. Понатаму, широкиот агол на гледање од 150° им овозможува на операторите лесно да читаат информации без оглед на тоа како го држат уредот.

Резултати од апликацијата: По надградбата на опремата, ефикасноста на сортаторите за читање информации на екранот се подобри за над 30%, а стапката на грешка предизвикана од проблеми со екранот значително се намали. Повратните информации од клиентите покажуваат дека доверливоста на дисплејот драстично го намалила времето за одржување на опремата, обезбедувајќи цврста основа за „редовното работење на интелигентниот логистички систем“.

П1: Дали овој екран е јасно видлив на отворено на директна сончева светлина?

О: Да, апсолутно. Дизајнот со висока осветленост од 500 cd/m² е специјално дизајниран за услови на надворешна и висока амбиентална светлина. Во споредба со стандардните екрани за мобилни телефони (обично 300-400 cd/m²), нашиот дисплеј одржува одлична читливост при силна светлина. Препорачуваме да го комбинирате со површинска обработка против отсјај (AG) за оптимални резултати.

П2: Дали опсегот на работна температура од -20°C до 70°C ја вклучува температурата на стартување?

О: Да, ова е целосниот опсег на работна температура, вклучително и ладни и топли стартувања. На -20°C, на екранот може да му треба малку подолго време за да ја достигне максималната осветленост (обично 30-60 секунди), но ќе се прикаже нормално. За поекстремни апликации, можеме да обезбедиме специјални верзии на барање.

П3: Дали е доволен сооднос на контраст од 140:1? Се чини пониско од производите за широка потрошувачка.

О: Стандардите за сооднос на контраст за индустриски дисплеи се разликуваат од производите за широка потрошувачка. Фигурата 140:1 се мери со висока осветленост од 500 cd/m². Вистинските визуелни перформанси се далеку подобри од потрошувачките екрани кои работат на исто ниво на осветленост. Нашата оптимизација обезбедува најдобра можна читливост во индустриски средини, кои често се предмет на пречки на амбиенталната светлина.

П4: Дали времето на одговор од 25 ms ќе предизвика заматување на движењето?

О: За индустриски апликации, вкупното време на одговор од 25 ms е сосема соодветно. Индустриските интерфејси првенствено се состојат од ажурирања на податоци и индикатори за статус наместо од репродукција на видео со голема брзина. Ова време на одговор обезбедува непречено ажурирање на динамичките податоци, истовремено обезбедувајќи подобра стабилност на напонот и подолг животен век.

П5: Дали поддржува функционалност на допир?

О: Овој производ е основен модул за прикажување, но можеме да обезбедиме целосно решение за интеграција на дисплеј + допир. Ние соработуваме со неколку добавувачи на висококвалитетни панели на допир за да понудиме решенија за отпорни (подобри за ракување со ракавици) или капацитивни решенија на допир, со што се осигурува дека оптичките перформанси и доверливоста се совршено усогласени.

П6: Кој е животниот век на LED диодите со позадинско осветлување и дали е тешко да се замени?

О: Системот за позадинско осветлување е дизајниран за животен век од над 50.000 часа (приближно 5-6 години при вообичаена употреба). LED диодите користат дизајн на низа, така што неуспехот на една LED диода нема да предизвика откажување на целото позадинско осветлување. За апликации кои бараат поголема доверливост, можеме да понудиме верзии со вишок дизајни.

П7: Која е минималната количина на нарачка (MOQ) и кое е времето за нарачка?

О: MOQ за стандардни модели е 100 единици, додека примероците се достапни почнувајќи од 1 единица. Ве молиме погледнете ја табелата подолу за специфичните времиња на испорака; може да се преговара за брза нарачки за забрзано производство. Ние одржуваме сигурносни резерви за нашите најпопуларни модели за да ги задоволиме итните потреби на нашите клиенти.
