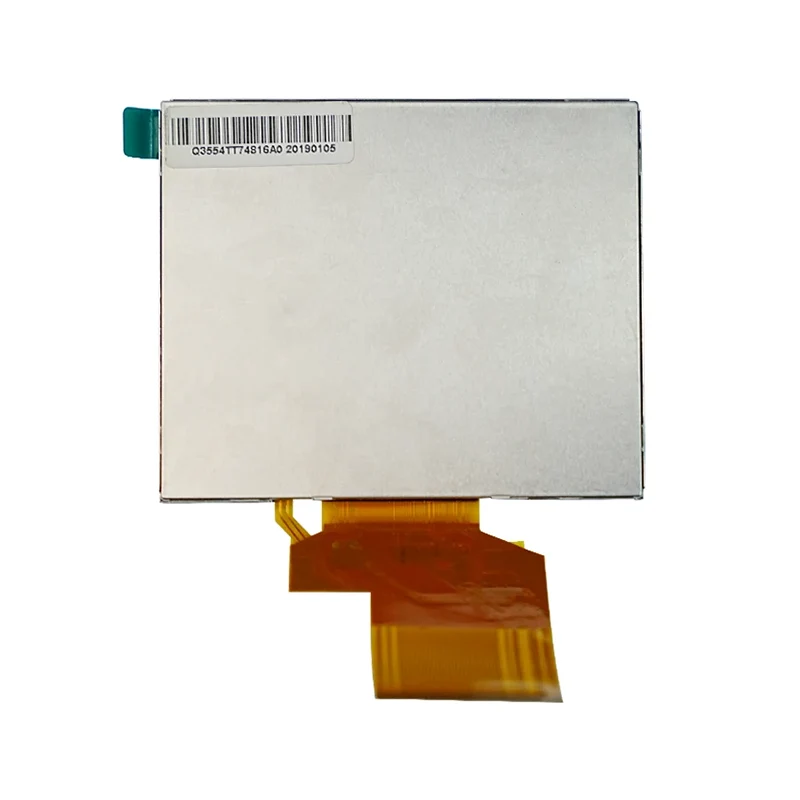

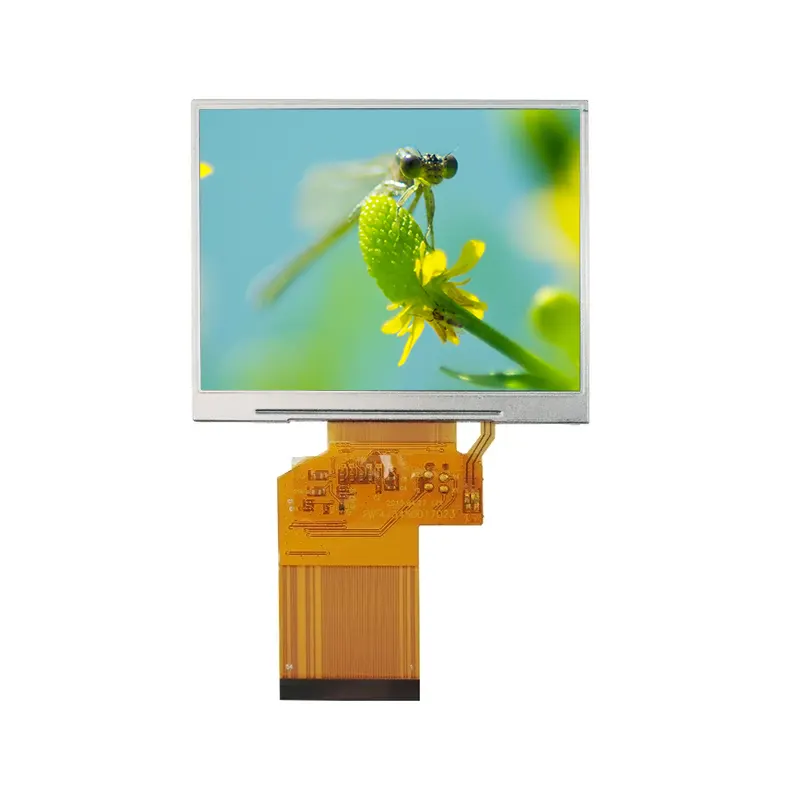

3,5' индустриски стандард TN TFT LCD екран модул

Tianfu, кинески производител на ЛЦД, специјализиран за висококвалитетни, економични и приспособливи дисплеи, нуди 3,5 индустриски стандарден TN TFT LCD екран модул. Дизајниран за сурови средини, овој модул има резолуција од 320×RGB×240, 16,7 милиони бои и IC на драјверот HX8238D, поддржувајќи разновидни интерфејси (24-битни RGB, Serial RGB, CCIR601/656) за беспрекорна интеграција во индустриски системи. Клучните спецификации вклучуваат температурна приспособливост за индустриско ниво (работа -20°C ~ +70°C, складирање -30°C ~ +80°C), задно осветлување со 6 LED, сооднос на контраст 350:1 и компактни димензии (76,90×63,9×3,26 mm).

Спецификација

Детали за модулот за 3,5’ TFT LCD екран на Tianfu

Без разлика дали се користи во интерфејс човек-машина (HMI), мерачи за прикажување статус, преносни екрани на уреди или терминали за репродукција на мултимедија, 3,5-индустрискиот стандарден TN TFT LCD екран модул обезбедува јасни, стабилни и сигурни решенија за приказ.

1. Индустриска контрола и автоматизација

· Контролни панели на PLC и интерфејси човек-машина (HMI)

· Рачни инструменти за тестирање (мултиметри, осцилоскопи)

· Индустриски роботи / оперативни панели за автоматизација

· Единици за далечинско управување (кранови, градежни машини)

· Преносливи терминали за стекнување и инспекција на податоци

2.  Паметен дом и Интернет на нештата (IoT)

· Контролни панели за паметни домови/централни контролни екрани

· Паметни ѕидни прекинувачи

· Контролни табли за апарати за домаќинство (клима уреди, машини за перење, паметни врати на фрижидери/машини за мраз, машини за миење садови, печки, печки на пареа, комбинации за перење/сушење со предно оптоварување, контроли на системот за паметни климатизери/свеж воздух, паметни грејачи на вода)

3. Потрошувачка електроника и комерцијална опрема

· Преносливи играчки конзоли, дигитални рамки за фотографии, преносни DVD плеери, Bluetooth звучници/екрани за радио екран, POS терминали, терминали за нарачка, машини за временско присуство, електронски речници, машини за рано образование/уреди за учење, електронски тастатури, комерцијални рачни терминали (Or)

Зошто над 200 клиенти продолжуваат да не избираат нас?

Основни предности

• Мулти-интерфејс дизајн за висока компатибилност

Поддржува паралелни RGB, сериски RGB и CCIR656/601 истовремено, овозможувајќи флексибилно прилагодување на различни главни контролни шеми и намалувајќи ги трошоците за прилагодување на хардверот на клиентите.

• Индустриско-одделение приспособливост на животната средина

Може да се пофали со опсег на работна температура од -10°C ~ +60°C и има поминато повеќе тестови за доверливост, вклучувајќи складирање на висока ниска температура, циклус на температура, вибрации и ESD, што го прави погоден за сурови средини.

• Оптимизирано оптичко искуство и допир

Усвојува мат филм отпорен на Њутн прстен за да ги елиминира рабовите на пречки и да обезбеди непречено работење на допир; цврстината на површината е ≥ 3H за отпорност на гребење, идеална за сценарија за работа со висока фреквенција.

• Прецизна механичка структура и дизајн кој лесно се склопува

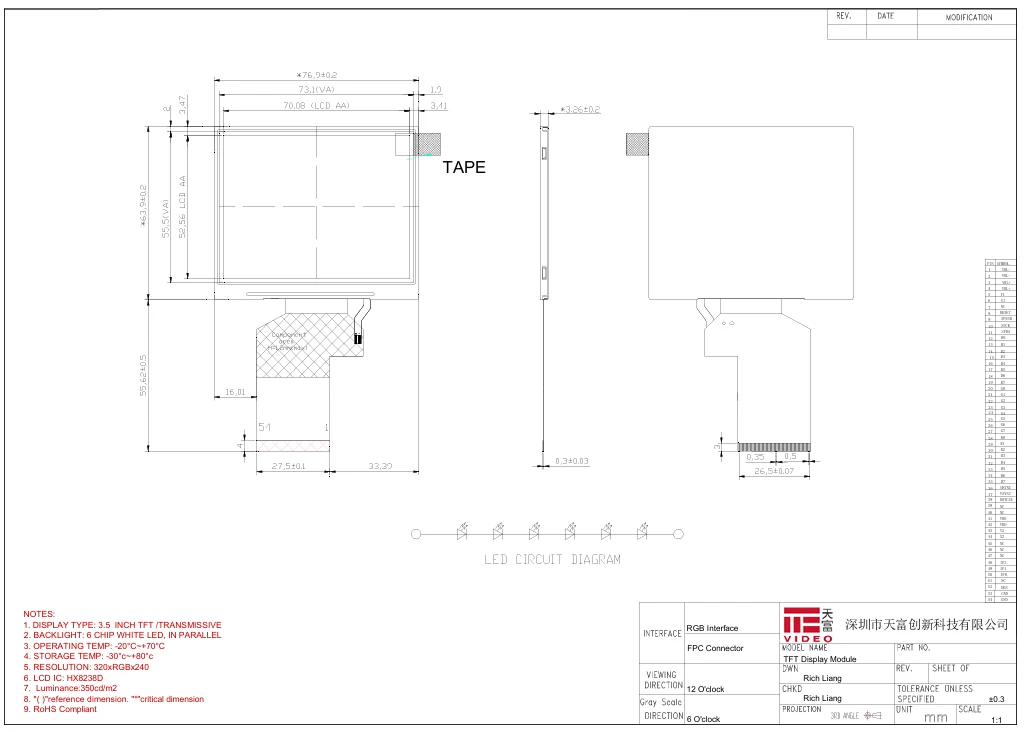

Обезбедува повеќе групи на клучни димензии, вклучувајќи AA, OD, VA и гумена рамка, што го олеснува отворањето на структурните дупки и дизајнот на ламиниране на клиентите и ја намалува тешкотијата на склопување.

• Напојување со широк напон и мала потрошувачка на енергија

Се одликува со широк опсег на влезен напон од 2,6V–3,6V, со мала чувствителност на флуктуации на напојувањето, погоден за средини на батерии или индустриско напојување.

Вашиот доверлив LCD партнер со 16 години специјализирано искуство --- Tianfu

Кога споредувате повеќе добавувачи, надвор од параметрите и цените, би сакале да ја пренесеме нашата единствена вредност како производител со мала и средна големина со повеќе од 16 години посветено искуство во индустријата за дисплеи со течни кристали. Избирањето на нас значи дека добивате повеќе од само модул за прикажување - добивате стабилен, доверлив и долгорочен партнер со голема реакција.

✅ Ги знаеме нашите производи и уште поважно, ги разбираме вашите потреби

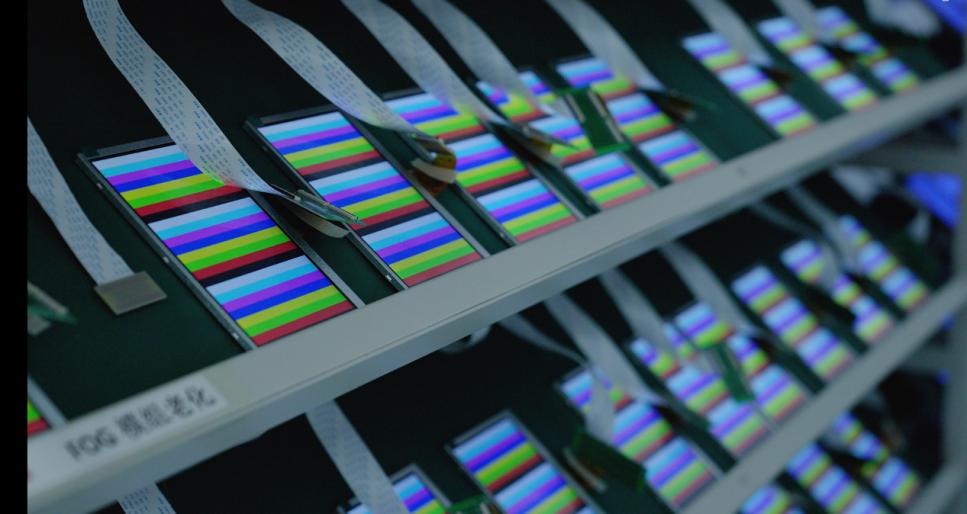

· Докажани производствени процеси: 16-годишното акумулирано искуство ни овозможи длабинско владеење на примената на класичните ИЦ на драјвери како што е HX8238D. Од лепење COG и ламиниране на ITO филм до тестови за стареење и 100% инспекција, воспоставивме зрели и стабилни работни текови на производство, осигурувајќи дека секој модул што го добивате обезбедува постојани перформанси, доверливост и издржливост.

· Дизајн насочен кон точка на болка: компатибилноста со повеќе интерфејси на модулот (RGB/CCIR) и толеранцијата на широка температура за индустриско ниво се резултат на оптимизациите на дизајнот засновани на обемните повратни информации од клиентите. Разбираме дека на малите и средни серии на клиентите им е потребен „разновиден“ и робустен приказ за да се задоволат различните барања на повеќе проекти.

✅ Нашата умерена скала значи поголем фокус и флексибилност

· Брза реакција и комуникација: Нема незгодни процедури типични за големите претпријатија. Вашите технички прашања, потврди за спецификации или барања за модификација ќе бидат директно обработени од искусни инженери или проект менаџери, со времето на одговор мерено во часови наместо во денови.

· Поддршка за флексибилно приспособување: Без разлика дали ви се потребни прилагодувања на должината на FPC, назначувањето на интерфејсот, осветленоста на позадинското осветлување или адаптацијата на мали групи на специфични кодови за иницијализација на фирмверот, ние имаме можност за брзи инженерски одговори. Вашата нарачка од 500 единици се третира со ист приоритет како и клучните сметки.

· Вредност заснована на фокус: Ние сме специјализирани за производство на мали до средни TFT и екрани на допир, со сите подобрувања на процесот и мерки за контрола на квалитетот фокусирани на оваа основна дејност. Она што го добивате е резултат на тим посветен на фокусирано поле на експертиза.

✅ Ја цениме нашата репутација, обезбедувајќи контролиран квалитет и стабилно снабдување

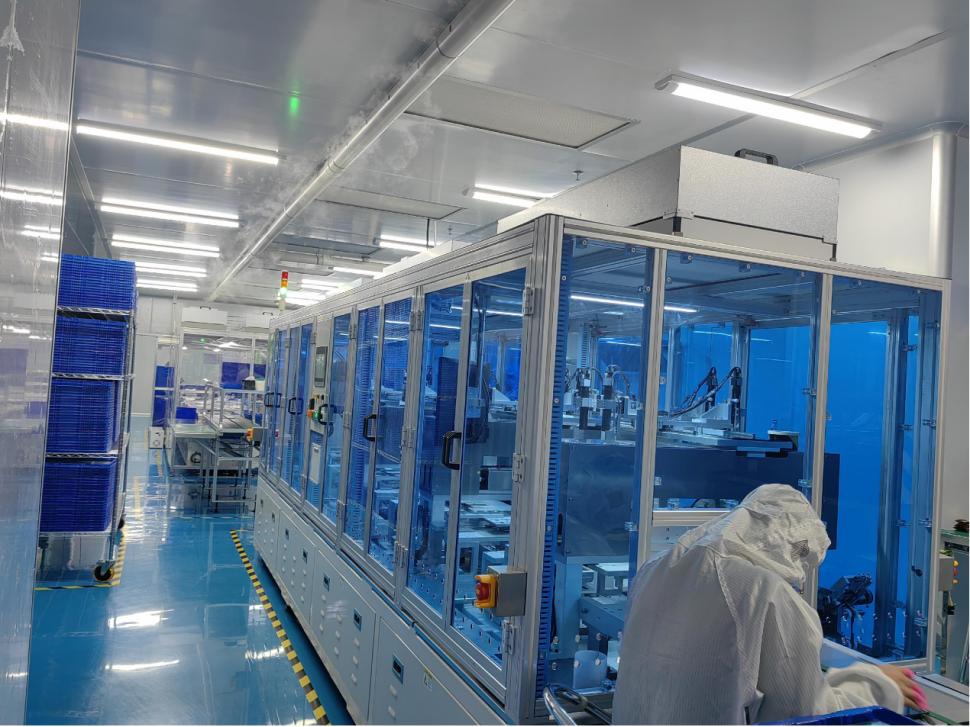

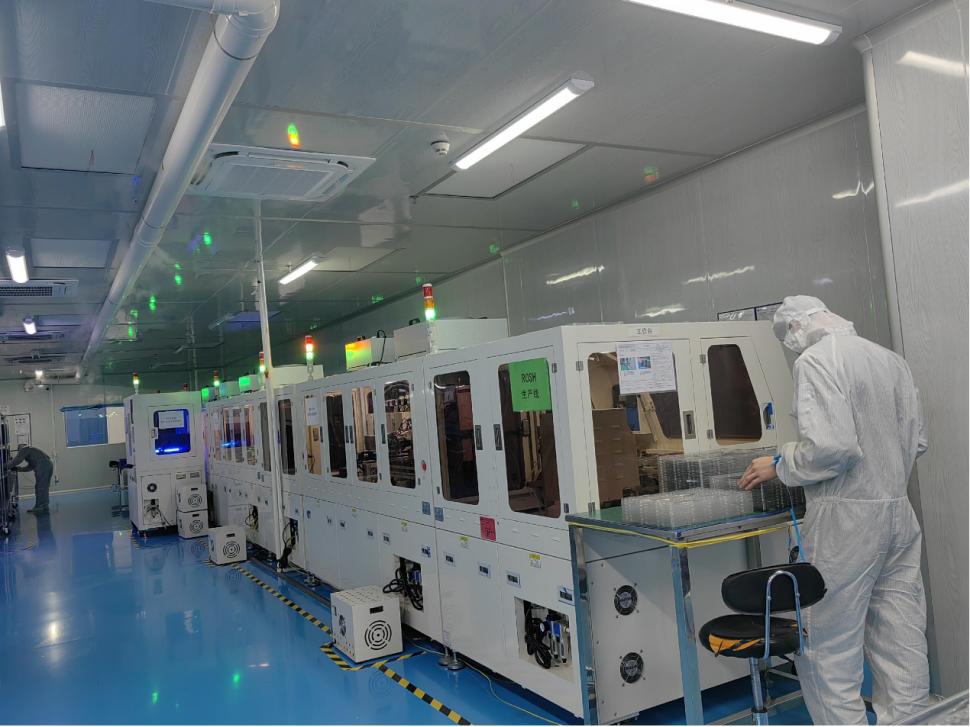

· Внатрешно управување со целосен циклус: од набавка на материјали и поставување SMT до склопување и тестирање на модулите, сите критични процеси се завршени во нашите сопствени капацитети. Ова обезбедува целосна квалитетна следливост и контрола, елиминирајќи ги ризиците од флуктуации на квалитетот предизвикани од аутсорсинг.

· Долгорочна обврска за снабдување: Ние целосно ја препознаваме важноста на животниот циклус на производот за вашите проекти. За класичните компоненти како што е HX8238D, воспоставивме безбеден систем за залихи и можеме да обезбедиме гарантирано континуирано снабдување, поддржувајќи ги вашите долгорочни производствени потреби со нула грижи.

· Транспарентна соработка: Ние сме среќни да обезбедиме детални листови со податоци, извештаи за тестирање, па дури и воведување на процеси. Ние веруваме дека само кога клиентите ќе донесат информирани одлуки за купување, може да се изградат долгорочни партнерства.

✅ Сеопфатна поддршка за претпродажба и после продажба

· Поддршка за развој подготвена за употреба: секој модул доаѓа со јасни дефиниции за интерфејс, потврдени кодови на драјвери (компатибилни со вообичаените платформи на MCU) и шематски референци, што значително го намалува времето за дебагирање на вашите инженери.

· Помош при имплементација на производството: Ако ги користите нашите модули за прв пат, можеме да обезбедиме упатства за лемење, мерки на претпазливост при склопување и едноставно функционално тестирање, помагајќи ви да постигнете непречено масовно производство.

· Сигурно осигурување на квалитет: Сите модули се подложени на 100% електрично тестирање и проверка на доверливоста на земање примероци пред пратката и се поддржани со 12-месечна гаранција за квалитет.

Накратко, да не изберете нас значи да изберете доверлив партнер кој нуди:

Производи рафинирани со 16-годишно искуство во индустријата + Агилна реакција на вашите потреби за прилагодување како мало и средно претпријатие + Ригорозна контрола на квалитетот како да го чуваме нашиот сопствен бренд.

Можеби не сме најголемиот добавувач на пазарот, но посветени сме да бидеме оние кои најдобро ве разбираат и ви обезбедуваат најголем душевен мир.

faq

П1: Дали овој екран поддржува функционалност на допир?

Да, овој модул интегрира резистивен екран на допир (ITO филм) кој поддржува допир со една точка. Се одликува со стандарден интерфејс со отпорност со 4 жици и бара надворешен чип за контрола на допир или MCU со вграден ADC.

П2: Дали можете да обезбедите верзија со капацитивен допир?

Тековната стандардна верзија доаѓа со отпорен допир. За капацитивен допир (поддржува допир со повеќе точки), ве молиме контактирајте не за прилагодување.

П3: Која е разликата помеѓу CCIR656 и CCIR601 во интерфејсот? Како да изберам?

CCIR656 е вграден формат на сигнал за синхронизација (најчесто се користи за дигитални видео преноси), додека CCIR601 е посебен формат на синхронизиран сигнал. Ако вашиот процесор дава стандардни видео сигнали ITU-R BT.656/BT.601 (на пр., одредени мултимедијални процесори), можно е директно поврзување. Ако не сте сигурни, наведете го вашиот главен модел на контрола и ние ќе ви помогнеме при изборот.

П4: Дали опсегот на работна температура од -10°C ~ +60°C може да се прошири на поширок опсег?

Стандардниот производ го има овој температурен опсег. За индустриски барања за широка температура како што се -30°C ~ +80°C, може да се дискутира за прилагодување, што обично вклучува прилагодувања на материјалите од течни кристали и производните процеси.

П5: Дали се достапни соодветни табли за драјвери или табли за адаптер?

Можеме да обезбедиме табли за адаптер RGB и табли за адаптер на допир (вклучувајќи и IC на допир) за да го поедноставиме дизајнот на вашето коло. Ве молиме консултирајте се со нашиот тим за продажба за детали.

Поврзани со производство и употреба

П6: Кое е нивото на заштита од ESD на модулот?

Модулот има положено ESD тестови од ±8kV (воздушно празнење) / ±4kV (контактно празнење), исполнувајќи ги барањата на општите индустриски средини. Се препорачува да се преземат соодветни мерки за заземјување и изолација при дизајнирање на куќиштето на производот.

П7: Дали времето на одговор од 15 ms ќе предизвика заматување на движењето?

15ms е типичното време на одговор од сиво до сиво, кое е доволно за повеќето сценарија како што се индустриска контрола, инструментација и интерактивни интерфејси. За репродукција на видео со голема брзина (на пр., над 30 fps), се препорачува да се оцени вистинската динамичка изведба на сликата.

П8: Како е поврзано позадинското осветлување на модулот?

Самиот модул не вклучува коло за двигател на позадинско осветлување, но обезбедува пинови за LED позадинско осветлување (обично +3,3V и GND). Треба да поврзете надворешен извор на постојана струја или коло за двигател на позадинско осветлување. Струјата зависи од сериско-паралелната конфигурација на LED диодите со позадинско осветлување (типична вредност: приближно 60-100 mA).
