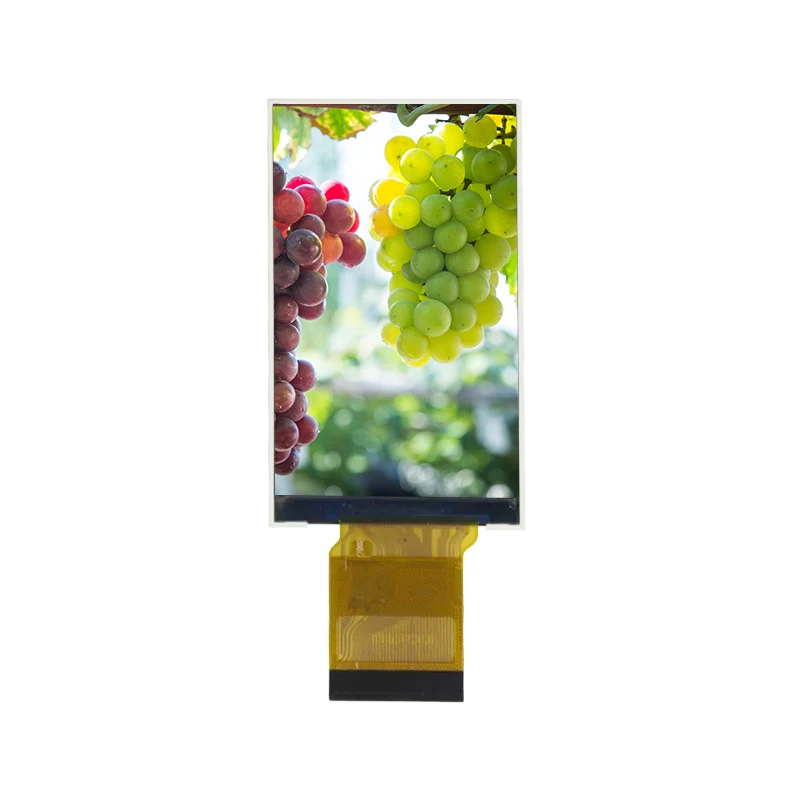

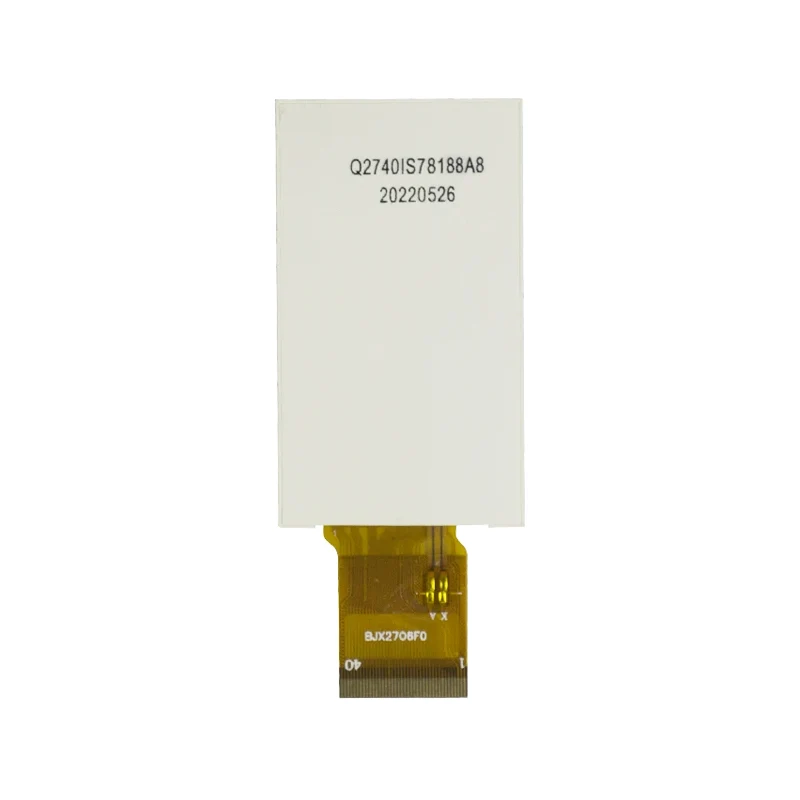

Модул за 3,92' IPS TFT LCD екран со широка температура

Како професионален кинески производител на ЛЦД и добавувач по нарачка, Tianfu го воведува овој модул за екран со широка температура од 3,92' IPS TFT LCD, нагласувајќи ја високата исплатливост и сигурноста. Овој модул го користи IC на драјверот ST7796, има резолуција од 320×320 и поддржува 16,7 милиони бои, обезбедувајќи јасни, детални и стабилни слики на 3,92-инчен IPS екран со широки агли на гледање. Производот може да се пофали со широки можности за работна температура (-20°C до +70°C), што го прави погоден за сурови средини како што се надворешни, индустриски и автомобилски апликации. Исто така, поддржува MCU/SPI интерфејси и широк опсег на напон (2,5V–3,6V), што го прави идеален за преносни уреди и уреди со мала моќност.

За што е способен?

Визуелизација на информации во реално време: јасно прикажува графика, икони, текст и интерфејси за податоци

Јадрото на интерфејсот човек-машина (HMI): Обезбедува интуитивен интерактивен интерфејс базиран на допир или копчиња за корисниците

Работа со мала моќност: Дизајн со широк напон (2,5V–3,6V) идеален за уреди со батерии или преносни уреди

Стабилни перформанси во широк опсег на температури: Работи сигурно во сурови средини од -20°C до +70°C, обезбедувајќи сигурност за надворешни, индустриски и автомобилски апликации

Спецификација

Детали за модулот за LCD екран на Tianfu 3,92' со широка температура IPS TFT

Преносливи монитори: Јасно ги прикажуваат брановите форми на отчукувањата на срцето, кислородот во крвта и крвниот притисок. Рачни дијагностички уреди: интерфејси за ултразвучно снимање и инструменти за проверка на температурата на телото

Автомобилство и транспорт

Помошни екрани за централна контрола на автомобилот: Екран за контрола на климатизацијата и следење на притисокот во гумите. Табли со инструменти за електрични возила: Екран за предупредувања за нивото на батеријата, брзината и навигацијата

Индустриска автоматизација и HMI

Индустриски контролни панели: мониторинг на статусот на PLC и визуелизација на податоците од производната линија

Паметни домашни контролни екрани: Интегриран интерфејс за безбедност, контрола на температурата и осветлување

Тест и мерни инструменти

Осцилоскопи и анализатори на спектар: рендерирање на бранови форми во реално време

Паметни електрични броила и управување со енергијата: криви на потрошувачка на енергија и приказ на информации за аларм

Потрошувачка електроника и паметни уреди

Паметни часовници/фитнес опрема: приспособени за кружен дизајн на интерфејс

Панели за домашни апарати: Интерактивни интерфејси за машини за кафе и печки.

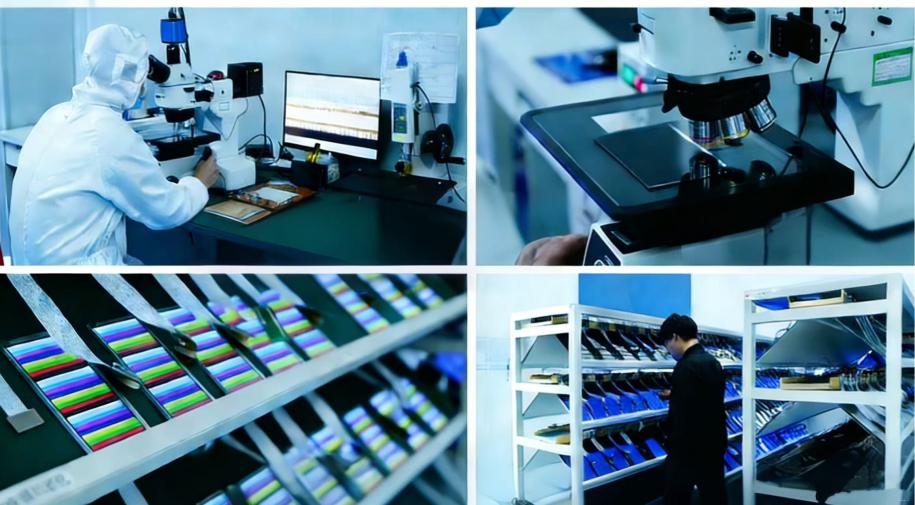

Контролата на квалитетот е во срцето на она што го правиме.

Тестирање на доверливост (во согласност со индустриските стандарди)

Тест за складирање на висока температура: Одржлива работа 240 часа на 80°C, со целосна функционалност задржана по обновувањето.

Тест за складирање на ниски температури: Одржлива изложеност 240 часа на -30°C, без замрзнување на течни кристали или функционален дефект.

Оперативен тест со висока температура и висока влажност: Континуирана работа 240 часа на 60°C и 90% релативна влажност, без корозија или аномалии на екранот.

Стандарди за производство и контрола на квалитет

Целосно автоматизирано SMT склопување: Обезбедува постојан квалитет на лемење.

100% проверка на вклучување: тестирање на пиксели, анализа на униформноста на бојата и проверка на перформансите на позадинското осветлување.

Тест за изгореници: 48 часа континуирано работење на собна температура за да се елиминираат неисправните производи во рана фаза.

Како можеме да приспособиме LCD за вас?

Услуги за приспособување и тек на процеси

Прилагодливи опции

Прилагодување на интерфејс: конфигурација на приоритет на SPI/MCU и прилагодување на секвенцата на пиновите.

Подесување на позадинско осветлување: прилагодување на осветленоста, температурата на бојата (2700K–6500K) и методот на затемнување (PWM/аналогна).

Површинска обработка: Облога против отсјај, облога против отпечатоци од прст и опции за сјајна/мат ламинација.

Модификација на факторот на форма: прилагодување на должината на FPC и позицијата на интерфејсот, со поддршка за прилагодено пробивање на дупки.

Интеграција на екран на допир: Отпорен/капацитивен екран на допир (поддржува до 10 точки на допир).

Процесен тек

Анализа на барањата: Консултации со технички тим за да се потврди резолуцијата, интерфејсот и барањата за животната средина.

Дизајн на решение: Обезбедување дијаграми за поврзување на кола и код за иницијализација на драјверот (компатибилен со Arduino, STM32, Raspberry Pi).

Изработка на примероци: Испорака на 3-5 тест примероци во рок од 5-7 работни дена.

Верификација и дебагирање: Помош при тестирање на екранот, оптимизација на потрошувачката на енергија и тестирање за зголемување на температурата.

Пробно производство во мала серија: Почетна серија од 50–500 единици, придружена со извештаи од инспекција.

Масовно производство: Испорака во рок од 15–20 дена, со обезбедена документација за квалитет на серија.
