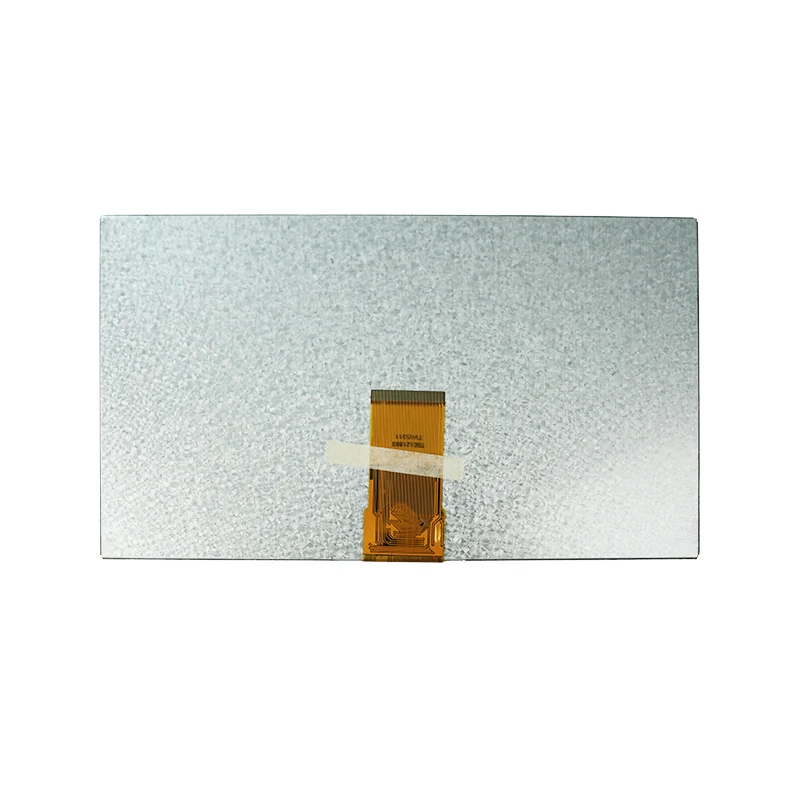

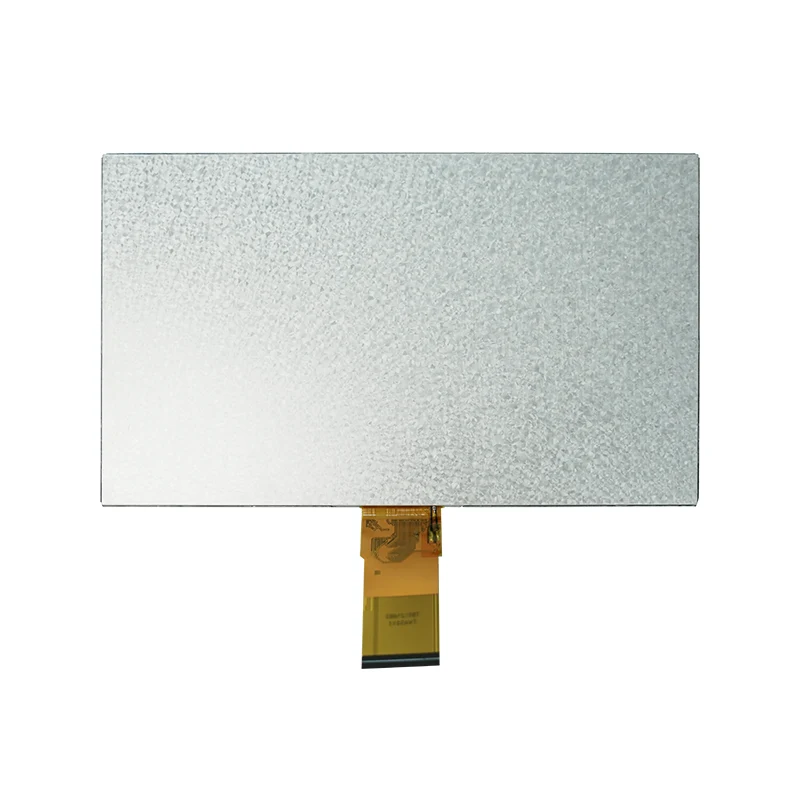

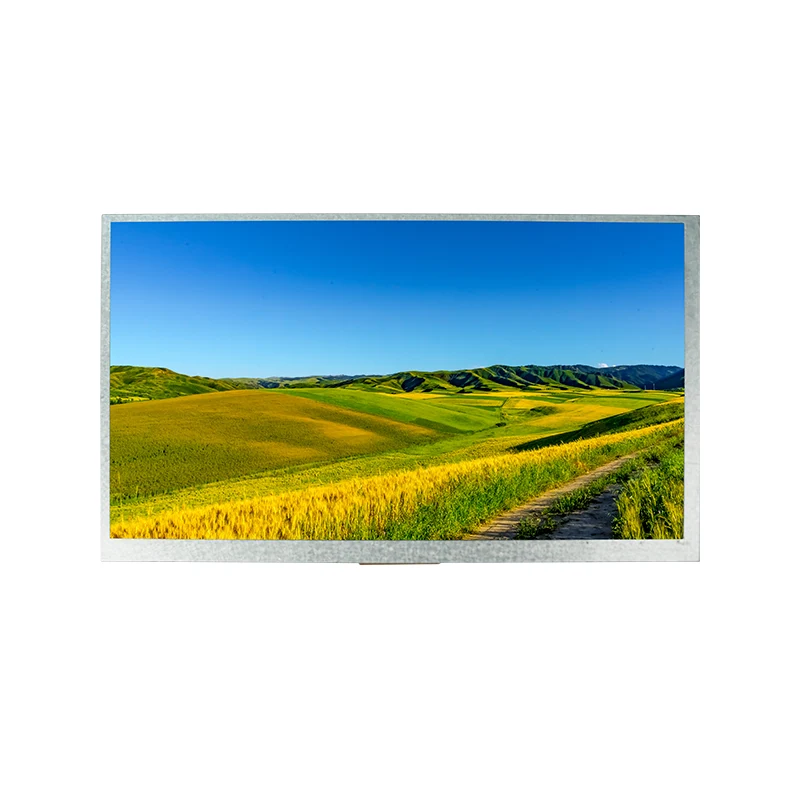

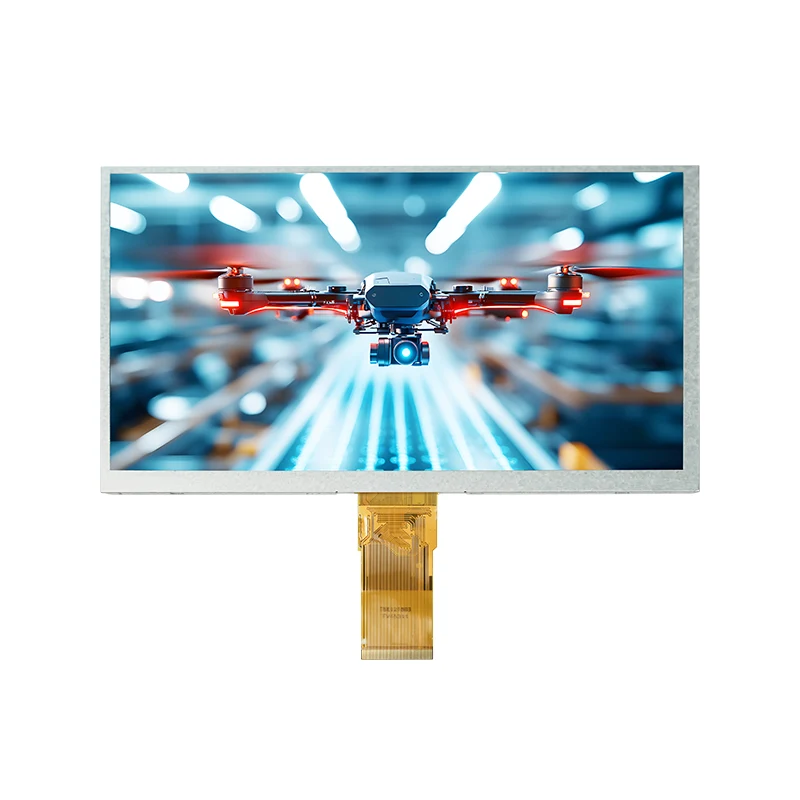

Модул за 9,0' HMI квадратен TFT LCD дисплеј

Tianfu нуди цврст 9,0' HMI Square TFT LCD дисплеј модул со 24-битен RGB интерфејс и COG технологија. Изграден за индустриска/медицинска автоматизација, поддржува прилагодени FPC, работи од -20°C до 70°C и е поддржан со сигурна 12-месечна гаранција.

Испрати барање

Опис на производот

Клучни карактеристики и предности

🔍 Јасност со висока резолуција

9,0-инчен TFT-LCD со пиксели со RGB ленти 800×480 и насока на гледање во 6 часот за остра, широкоаголна видливост.

🔌 Силна интеграција

24-битен паралелен RGB интерфејс обезбедува беспрекорна компатибилност со индустриските и потрошувачките системи.

⚡ Ултра-ниско

Power Design Работи ефикасно на 2,8–3,3V (дигитални) и 9,4–9,8V (аналогни), идеални за енергетски чувствителни апликации.

🌡️Екстремна издржливост

Издржува работа од -20℃ до 70℃ и има позадинско LED осветлување од 20.000 часа (18 LED диоди, 120 mA) за сурови средини.

🎯Прецизно инженерство

COG технологијата и оптимизираниот VCOM напон го минимизираат треперењето, обезбедувајќи висок контраст и стабилни перформанси.

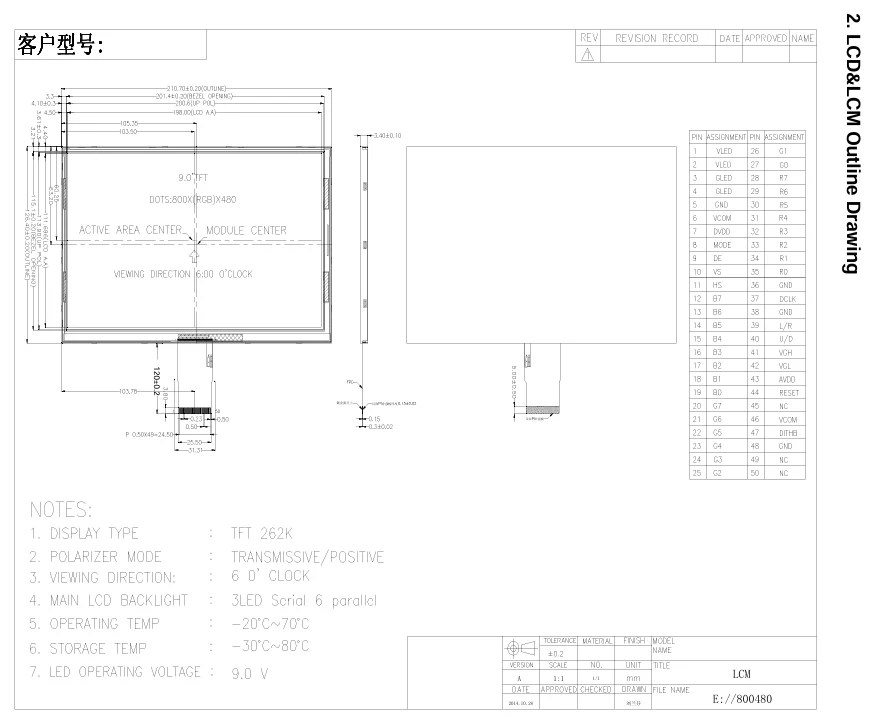

Тианфу приспособен 9,0' HMI квадратен TFT LCD дисплеј Спецификација на модулот

Основни спецификации
Големина на приказ	9,0-инчен a-Si TFT-LCD (пренослив)
Резолуција	800 (RGB) × 480 пиксели (RGB-лента)
Режим на прикажување	Нормално бело TN, 6 часот Насока на гледање
Интерфејс	24-битен паралелен RGB (МПУ интерфејс)
Напон на напојување	Дигитален: 2,8–3,3 V (ДВДД) Аналогни: 9,4–9,8 V (AVDD) Напон на портата: VGH=17–19 V, VGL=-6,6~-5,4 V
Задно осветлување	Бела LED × 18 (вкупна струја: 120 mA)

Апсолутни максимални оценки
Работна температура	-20,0℃ ~ 70,0℃
Температура на складирање	-30,0℃ ~ 80,0℃

Електрични карактеристики
Дигитален напон на напојување (DVDD)	3,0 V (мин.) / 3,3 V (тип) / 3,6 V (макс)
Аналоген напон на напојување (AVDD)	9,4 V (мин.) / 9,6 V (тип) / 9,8 V (макс)
Порта на напон (VGH)	17 V (мин.) / 18 V (тип) / 19 V (макс)
Напон на исклучување на портата (VGL)	-6,6 V (Min) / -6 V (Тип) / -5,4 V (Max)
Заеднички сигнал за возење со електрода (VCOM)	3,7 V (тип)

Спецификации за позадинско осветлување
Напреден напон на ЛЕД	9,0 V (тип) / 9,9 V (макс)
LED животен век	20.000 ч
LED осветленост	≥3000 cd/m²
LCM осветленост	120 cd/m²

Временски параметри (хоризонтални)
DCLK фреквенција	33,3 MHz (тип) / 50 MHz (макс)
Хоризонтална површина за прикажување	800 DCLK
Ширина на пулсот HS	1 DCLK (мин.) / 48 DCLK (тип)
HS Заден трем	88 DCLK
HS преден трем	40 DCLK

Детали

Сертификати и осигурување на квалитет

Tianfu Display е посветен на испорака на сигурни, висококвалитетни модули за прикажување. Нашите производни процеси се поддржани од меѓународно признати сертификати и ригорозни системи за контрола на квалитетот.

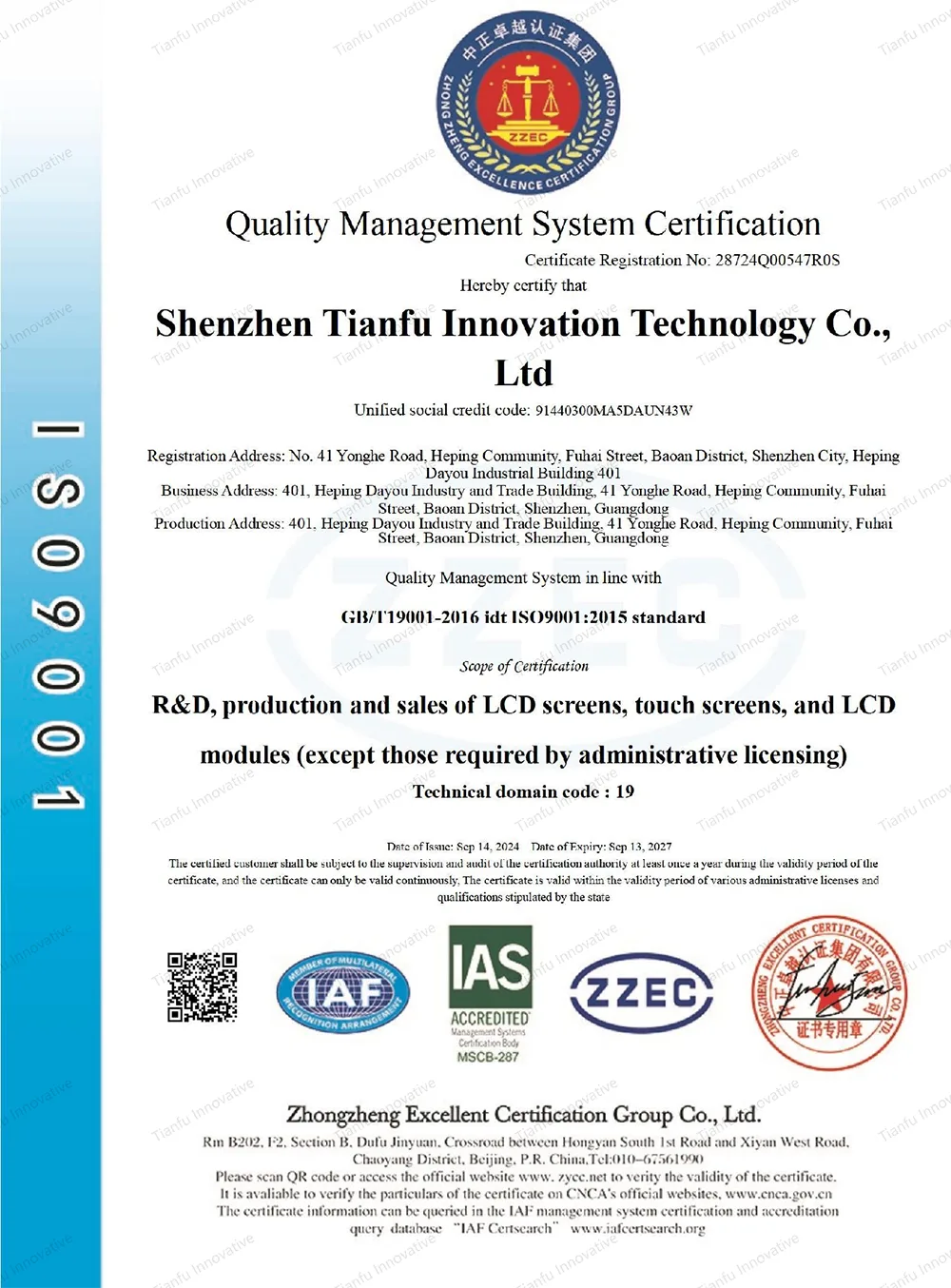

Сертификација ISO 9001:2015:Стандардизиран работен тек за управување со квалитет кој обезбедува континуирана оптимизација на перформансите.
Глобална усогласеност:100% RoHS & REACH усогласени суровини, безбедни за директен увоз на европските и северноамериканските пазари.
100% инспекција со двојна порта:Секој TFT модул е подложен на целосно автоматизирано електрично, оптичка униформност и еколошки тестови пред безбедно пакување.
Дневници за доверливост на серија: Задолжителни температурни циклуси, отпорност на влажност и забрзано стареење на позадинско осветлување, извршени на секоја производна група.
Следливост на целосна лота:Следење на сериски единици мапирано со поединечни датуми на производство, хемиски серии и записи за лабораториски тестови.

Зошто да изберете Tianfu? — Конкурентни предности

Карактеристика	Tianfu 9.0" HMI квадратен модул	Типична алтернатива
Работна температура	-20℃ ~ 70℃ (широк опсег)	0℃ ~ 50℃ (ограничено)
Должина на позадинско осветлување	20.000 часа	10.000-15.000 часа
Контрола на трепкање	Оптимизиран VCOM + COG дизајн за минимално треперење	Основна компензација, забележливо треперење при мала осветленост
Поддршка за приспособување	FPC, B/L, TP, модификации на фирмверот со брз пресврт	Цврст MOQ, долги времиња на носење
Сертификати за квалитет	ISO 9001, RoHS, REACH, целосна следливост	Често ограничена документација
Гаранција и поддршка	12-месечна гаранција, инженерска поддршка, 24 часовен одговор	Стандардна 3–6 месеци, ограничена техничка помош
Примерок и нарачки со мала серија	Прифатено (1-30 парчиња непосредна залиха)	Потребен е висок MOQ
