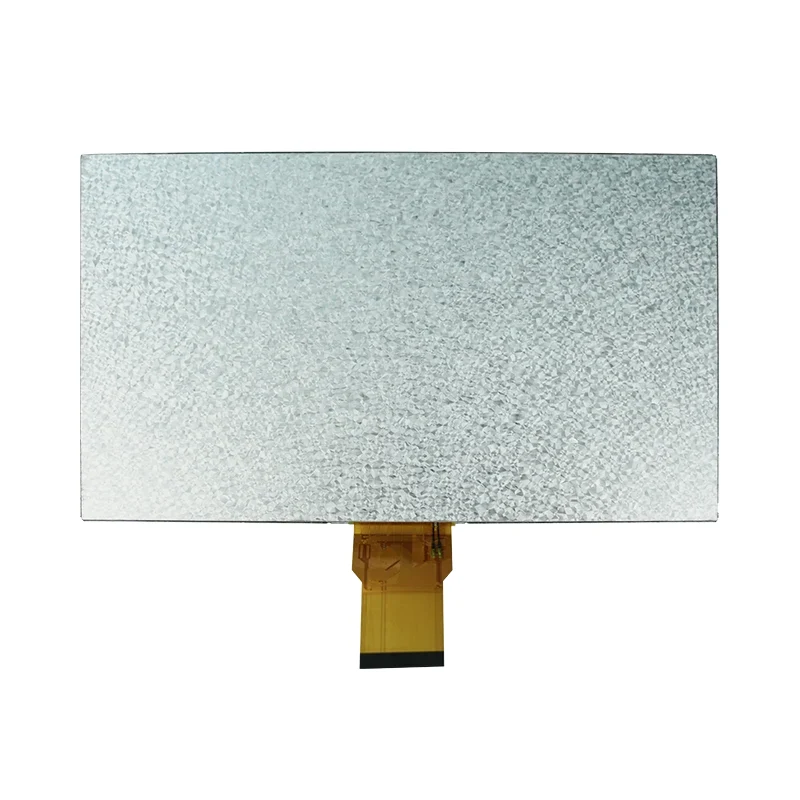

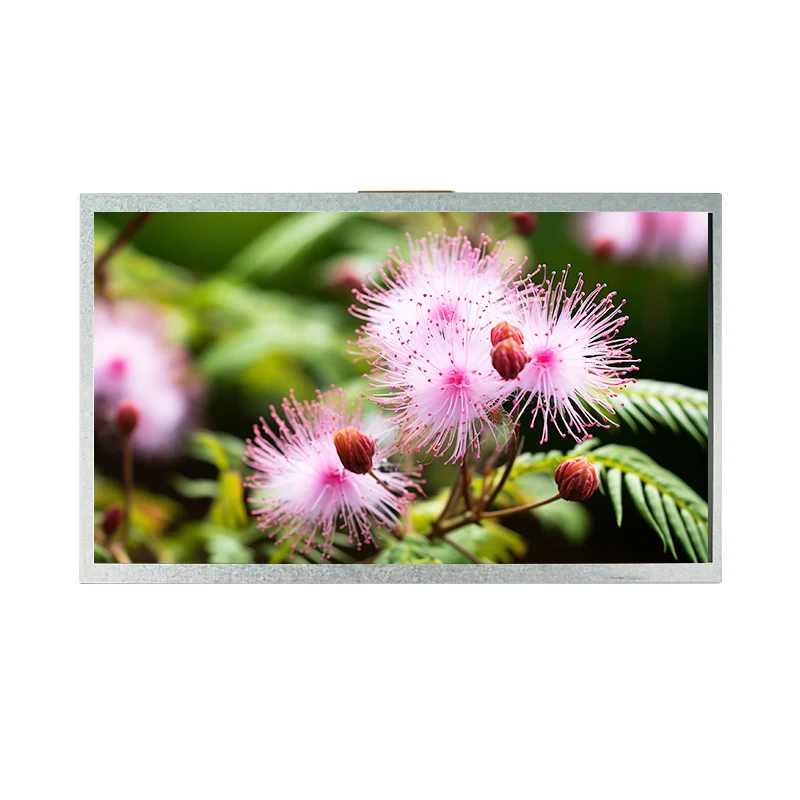

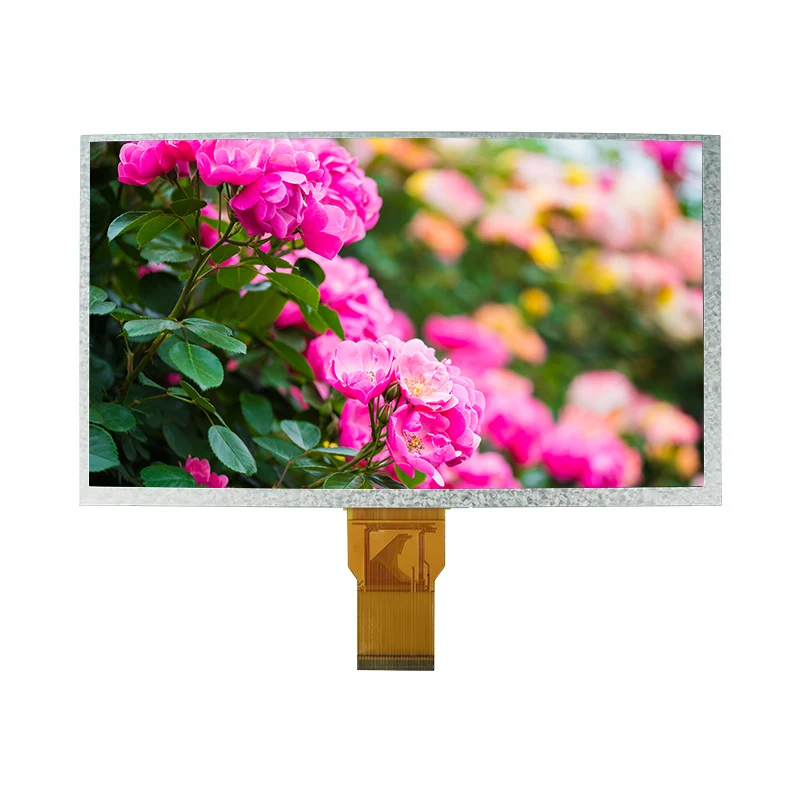

9,0' индустриски HDMI TFT LCD дисплеј модул

Главните предности - Зошто овој модул одговара на вашиот дизајн

📐WVGA Јасност со висока резолуција

Јасност 800×480 пиксели со распоред на RGB-ленти обезбедуваат јасни слики и фин текст за интерфејсите HMI.

🔌Компатибилност со беспрекорен интерфејс

24-битен паралелен RGB (MPU интерфејс) работи со повеќето индустриски и потрошувачки контролери, намалувајќи го напорот за развој.

❄️🔥Широк температурен опсег

Работи од -10℃ до 60℃; складирање до -20℃. Сигурен во нерегулирани фабрички подови или надворешни куќишта.

💡Долготрајно позадинско осветлување

20.000-часовниот век на LED диоди го минимизира времето на застој и трошоците за замена. Осветленоста од 120 cd/m² обезбедува одлична читливост.

⚙️ПССТехнологија и контрола на треперење

Пакувањето „чип-на-стакло“ обезбедува компактност, додека прилагодливиот VCOM (4,0–4,4 V) ви овозможува фино прилагодување за минимално треперење.

🛠️Подготвено за прилагодување

Прифатени се пробни нарачки во мала серија. Приспособливи FPC, B/L, панел на допир и фирмвер за да одговараат на вашите единствени барања.

Технички спецификации

Детали

Апликации и успешни приказни

Овој 9,0" HMI квадратен TFT LCD модул е ​​успешно распореден во широк опсег на индустрии. Подолу се дадени типични случаи и примери од реалниот свет каде Tianfu Display им помогна на клиентите да ги постигнат своите цели.

🏭Индустриска автоматизација – контролен панел за CNC машина

На еден европски производител на машини му требаше цврст дисплеј за нивниот CNC операторски панел. Широката работна температура (-10℃ до 60℃) и компактноста на COG овозможија беспрекорна интеграција во нивното постоечко куќиште. Резултат: намалени дефекти на теренот за 30% и поедноставено склопување.

🏥Медицинска опрема – интерфејс за монитор на пациентот

За стартување на медицински уред, обезбедивме прилагоден дизајн на FPC и позадинско осветлување за да одговара на нивниот пренослив монитор. Соодносот на контраст 350:1 обезбедува јасен приказ на брановидни форми дури и во светли болнички средини. 12-месечна гаранција им даде доверба за регулаторно поднесување.

🏠 Сmart Home – Централна контролна табла

Интегратор за паметни домови го избра овој модул за неговиот 24-битен RGB интерфејс, кој овозможи непречено прикажување на анимацијата. Прилагодливиот VCOM помогна да се елиминира треперењето при мала осветленост, подобрувајќи го корисникот

искуство за време на ноќна употреба.

📊Комерцијален киоск – Терминал за билети на отворено

Со температура на складирање до -20℃, модулот ги преживеа зимските услови во киосците на отворено. Животот на задно осветлување од 20.000 часа ги намали повиците за одржување, намалувајќи ги вкупните трошоци на сопственост за клиентот.

Опции за приспособување

• FPC (флексибилно печатено коло):Изменете ги пиновите, должината или обликот за да одговараат на вашиот конектор.
• Задно осветлување (B/L):Прилагодете ја осветленоста, бојата или распоредот на LED диоди за специфични барања за осветлување.
• Панел на допир: Додајотпорен или капацитивен допир со прилагодено преклопување.
• Фирмвер и интерфејс:Однапред вчитајте секвенци за иницијализација или приспособете се на нестандардни тајминзи на MCU.
• Стакло на капакот и оптичко поврзување:За зголемена издржливост и оптичка јасност.

Нашето производство и проток на квалитет

1. Дизајн и инженерски преглед:Нашиот тим работи со вашите шеми за да ја потврди компатибилноста и да предложи оптимизации.

2. Прототипирање (2–3 недели):Мостри од мала серија за валидација; итеративни прилагодувања по потреба.

3. Тестирање на доверливост:Секоја серија е подложена на тестови за стареење на температура, вибрации и позадинско осветлување за да се осигура дека спецификациите се исполнети.

4. Масовно производство (3–6 недели):Сврзување COG, склопување FPC, интеграција на позадинско осветлување и оптичка инспекција.

5,100% Појдовна инспекција:Конечна електрична, оптичка и визуелна проверка. Записите за следливост на многуте се чуваат 5 години.

Ние, исто така, обезбедуваме целосна документација, вклучувајќи листови со податоци, код за иницијализација и извештаи за тестирање - давајќи им можност на вашите инженери да се интегрираат самоуверено.
