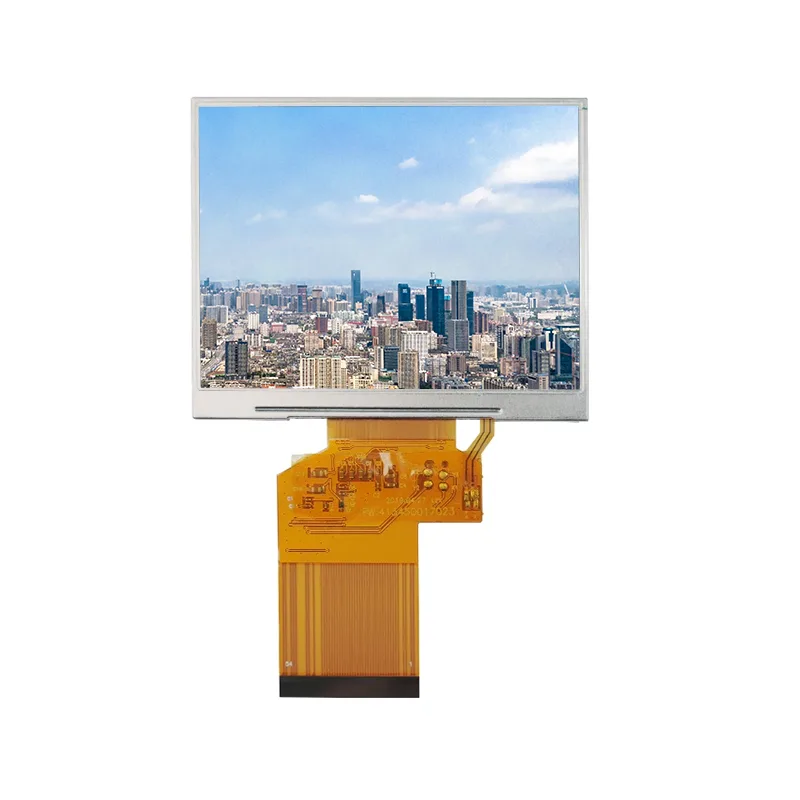

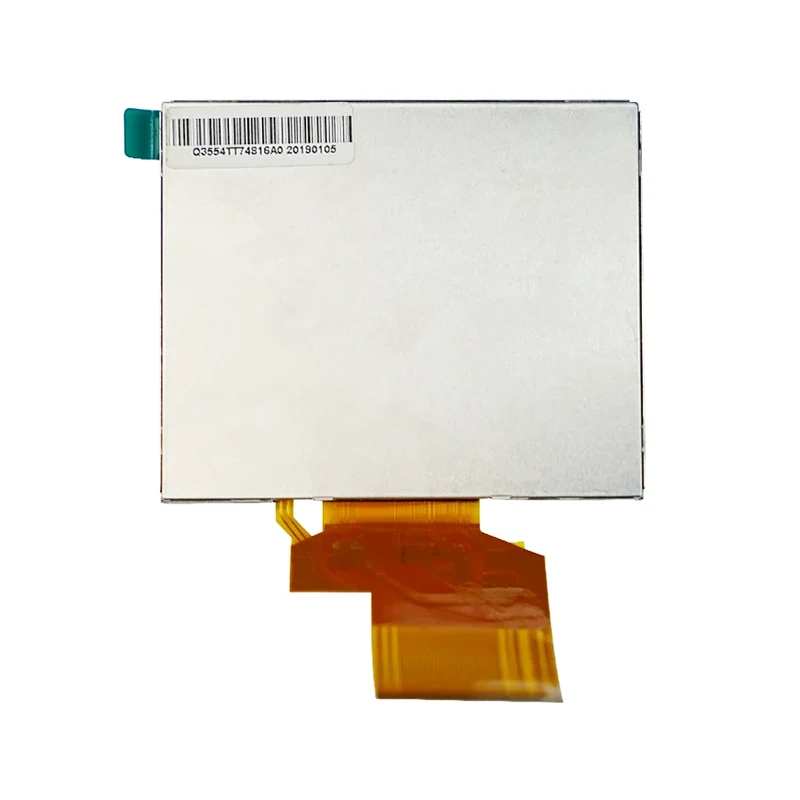

3,5 'Индустриска контрола IPS TFT LCD екран модул

Прецизно-инженерски 3,5 'Индустриска контрола IPS TFT LCD екран модул. Карактеристики 320 × RGB × 240 резолуција, ултра-тенки зони (0,3 ± 0,03мм) и ± 0,2 mm димензионална точност. Оптимизирана за насока за слободно гледање со строги спецификации за усогласување на стакло-BLE. 3,5 'Индустриска контрола IPS TFT LCD екранот модул е идеален за интеграција на дисплејот со висока размена.

Испрати барање

Опис на производот

Поддршка на нарачки за испитувања со мали серии и сопствени дизајни за фирмвер/интерфејс, производство на модул за екранот на Кина TFT LCD, Tianfu обезбедува непречена интеграција во паметни контроли/преносни инструменти, поддржани од 12-месечна гаранција.

Во карактеристики на залиха

1. Изградба на висока прецизност

Строгите димензионални толеранции во рамките на 0,2 mm обезбедуваат сигурна вклопување и интеграција на компонентите.

2.Оптимизиран 3,5 "дисплеј

3,5 'Индустриска контрола IPS TFT LCD екранот модул има LCD панел со резолуција од 320 × RGB × 240 за јасни визуелни перформанси.

3. Ултра-тенки зони за дизајн

Критичните области постигнуваат извонредно тенки профили до 0,3 ± 0,03мм.

4.инженерско гледање и склопување

3,5 'Индустриска контрола IPS TFT LCD екранот модул овозможува бесплатна насока за гледање и вклучува прецизни спецификации за усогласување на стакло до BLU (0,59мм/1,35мм).

Спецификација

Тип на модул	3,5-инчен TFT
Резолуција	320 × RGB × 240
Интерфејс	24-битен RGB / сериски RGB / CCIR656 / CCIR601
Филм (ito филм)	Мат анти-tonутн прстен, дебелина од 0,188мм, отпор на лист: 350 ~ 500 Ω
Возач ИЦ	HX8238D
Механички димензии	76,90 × 63,9 × 3,26 мм
Активна област	70.08 × 52,56 мм
Оперативно температура	-10 ° C ~ +60 ° C.
Температура на складирање	-20 ° C ~ +70 ° C.
Цврстина на површината	≥ 3H
Време на одговор	≤ 15 ms
Отпорност на колото (x)	150 - 550 Ω (филмска страна)
Отпорност на колото (Y)	450 - 1100 Ω (стаклена страна)
Клучни димензии	АА (Активна област): 55,20 x 96,65 мм ОД (преглед): 66,80 x 105,40 мм Лепило VA (област за гледање): 57,9 x 99,4 mm Лепило ОД (преглед): 66,40 x 105,00 мм
Снабдување со електрична енергија	3.3V (опсег од 2.6-3.6V)
Усогласеност со животната средина	ROHS во согласност
Тестови за сигурност	• Складирање на високо темпо: 80 ° C/96H • Складирање на ниско температура: -30 ° C/96H • Термички велосипедизам: -30 ° C↔+80 ° C • ESD: ± 8KV воздух /± 4KV контакт • Вибрации: 10–150Hz, 100м/с²

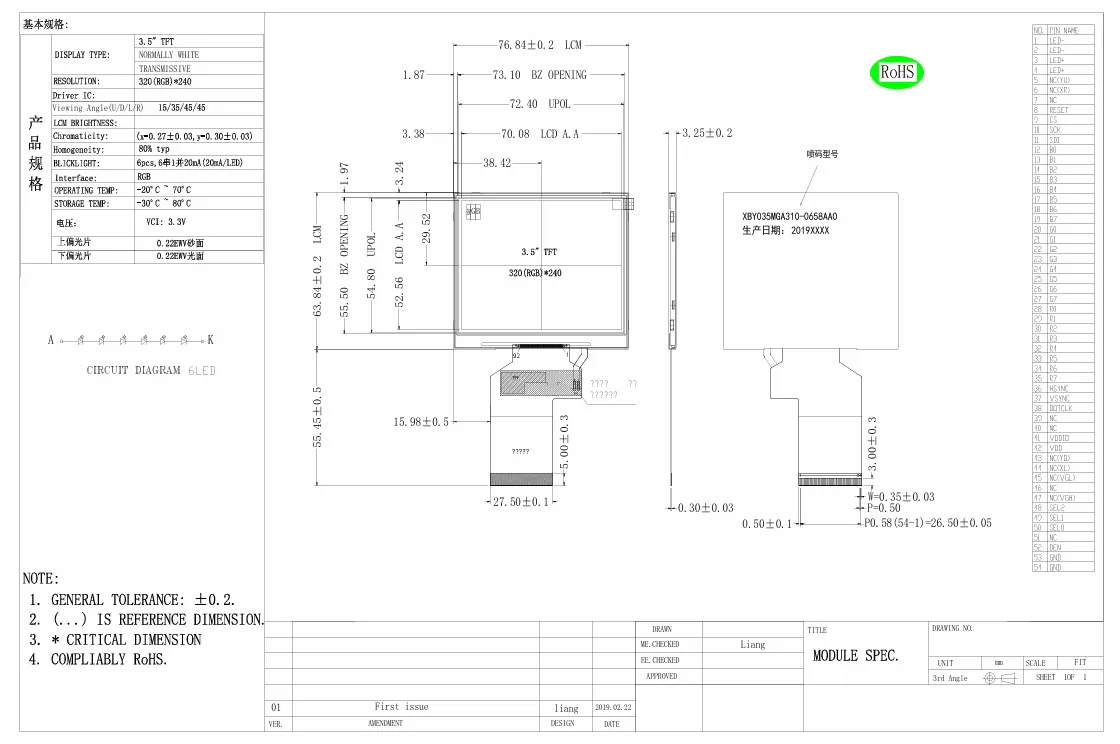

Детали

3.5' Industrial Control IPS TFT LCD Screen Module

Апликација

Водечко време на Тјанфу

Стандардни производи		Прилагодени производи
Количина на нарачки	Време на испорака	Тип на прилагодување	Време на испорака
1-30 компјутери	Веднаш	B/l & fpc & tp	во рок од 5 недели
31-100 компјутери	1 недела	B/l & fpc & tp	во рок од 5 недели
101-500 компјутери	во рок од 2 недели	B/l & fpc & tp	во рок од 5 недели
501-1000 компјутери	во рок од 3 недели	B/l & fpc & tp	во рок од 5 недели
1001-5000 компјутери	во рок од 3 недели	BL & FPC & TP	во рок од 6 недели
5000+ компјутери	во рок од 4 недели	BL & FPC & TP	во рок од 6 недели
