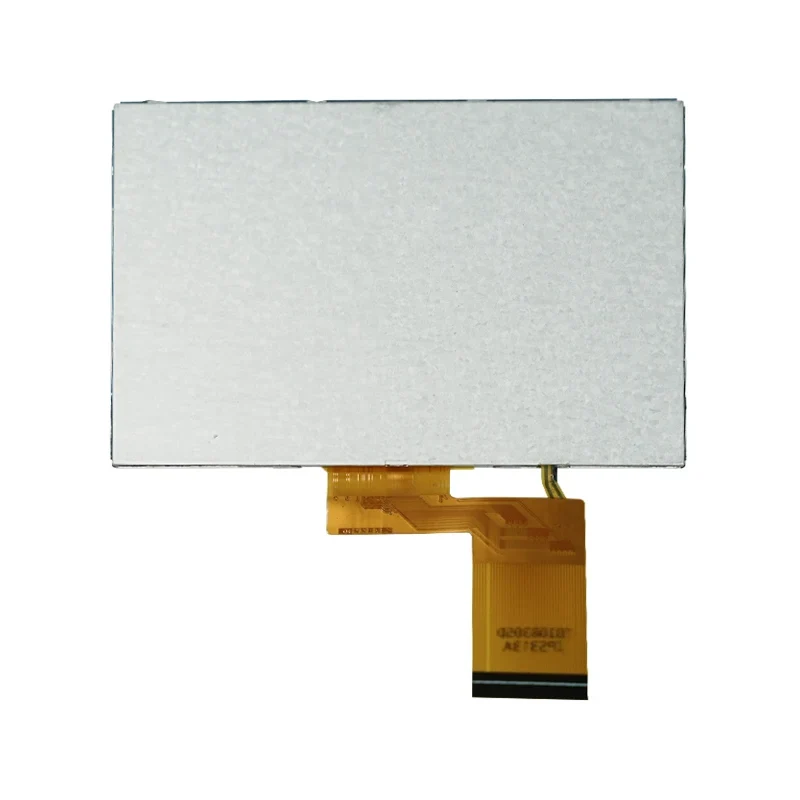

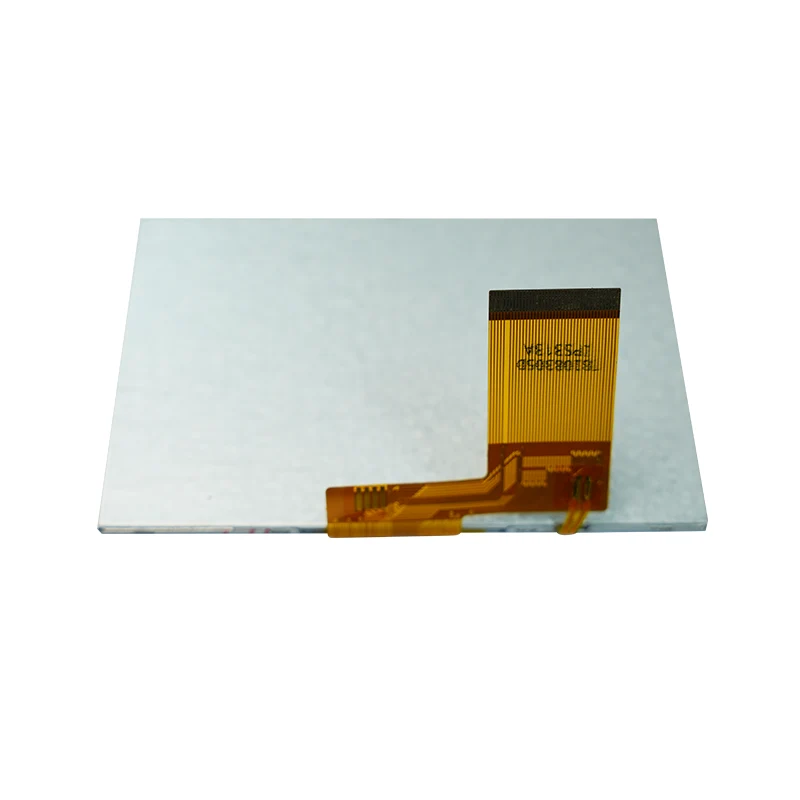

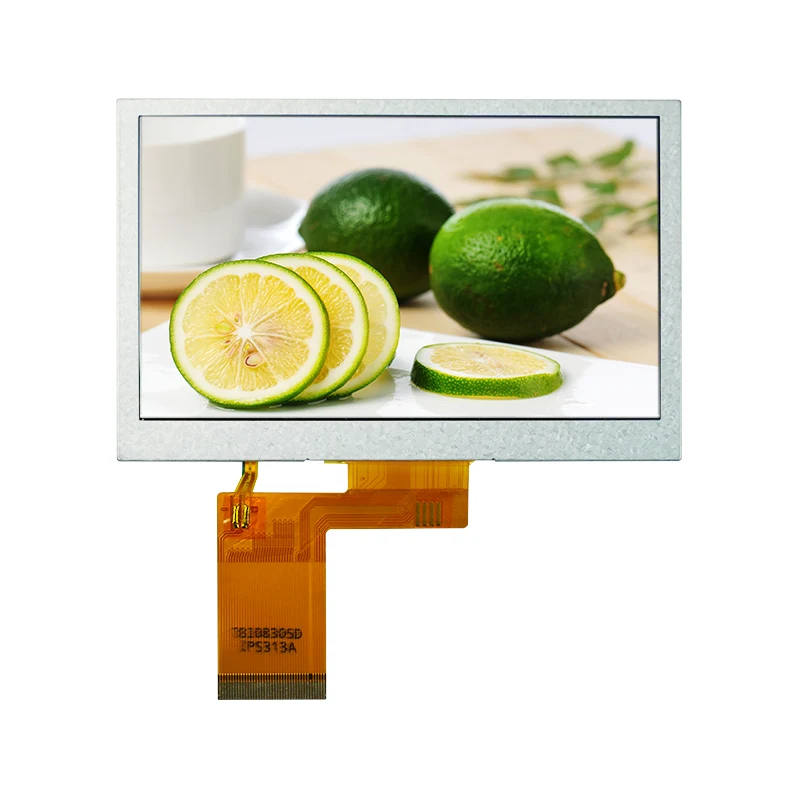

4,3' трансмисивен IPS TFT LCD дисплеј модул во боја

Основни карактеристики

• Екран со висока осветленост: типична осветленост од 500 cd/m² (минимум 450 cd/m²), што обезбедува јасна видливост дури и при силна амбиентална светлина.

• Работа со широка температура: Поддржува работен температурен опсег од -20°C до 60°C, погоден за индустриски средини.

• Широки агли на гледање: типичен хоризонтален агол на гледање од 70° и вертикален агол на гледање од 45°–60°, што овозможува удобно гледање од повеќе агли.

• Брз одговор: типично време на одговор од 20 ms, идеално за прикажување динамични слики.

• Дизајн за заштеда на енергија: Работи на низок напон од 3,2 V со оптимизирана ефикасност за белото LED позадинско осветлување.

Тианфу приспособен 4,3' трансмисивен IPS TFT LCD дисплеј Спецификација на модулот

Детали за модулот за екран со трансмисивен IPS TFT LCD во боја Tianfu 4.3

4.3' трансмисивен IPS TFT LCD дисплеј модул во боја се користи во различни области како што следува:

Индустриска автоматизација и контрола

• Индустриски HMI панели: Мониторинг на производна линија, приказ на статусот на опремата

• Инструменти за тестирање и мерење: осцилоскоп, интерфејси за прикажување на спектрален анализатор

• Контролни терминали на PLC: Интерфејси човек-машина за фабрички системи за автоматизација

Автомобилски и транспортни системи

• Екрани за навигација во возилото: Екрани за навигација за автомобили во резервни пазари

• Информации за јавен превоз: системи за пристигнување на автобуските постојки, терминали за издавање билети

• Инструменти за градежни машини: багер, операциони панели со кран

Медицинска и здравствена опрема

• Преносливи медицински уреди: монитор, дисплеи за дијагностичка опрема

• Терминали за следење на здравјето: интерфејси на уреди за здравствена заштита на заедницата

• Лабораториски инструменти: Екрани за прикажување податоци за аналитички инструменти

Паметен дом и IoT

• Паметни контролни панели: интерфејси на допир за домашните централни контролни системи

• Безбедносни екрани за следење: Изградба на екрани на системот за домофон

• Интерфејси за паметни апарати: Фрижидер од висока класа, контролни панели за машина за перење

Комерцијална и малопродажна опрема

• POS системи: Прикажува терминал за малопродажба

• Екрани за информации за рекламирање: апликации за дигитални сигнали од мали размери

Оценка на нашиот клиент: Индустриски термостат панел

Еден производител на индустриска опрема го усвои овој модул како интерфејс за прикажување за нивниот систем за контрола на температурата. Работи стабилно повеќе од 2 години во ладна средина на -10°C, без намалување на осветленоста. Аголот на гледање ги задоволува барањата за повеќеаголно следење.

П1: Кои се барањата за напојување за овој 4,3-инчен TFT модул?

О: Модулот бара две напојувања: 1) 3,2V (типично) за логичкиот дел; 2) 12–16V за позадинско LED осветлување, со типична вредност од 14V. Струјата на позадинското осветлување е приближно 40 mA. Се препорачува да се користи стабилен DC-DC конвертор за да се избегнат флуктуации на напонот кои ќе влијаат на перформансите на екранот.

П2: Дали модулот може да работи нормално во средини со ниска температура?

О: Да, овој модул помина низ ригорозни тестирања и може да работи нормално во опсег на температура од -20°C до 60°C. Во средини со ниски температури, почетното време на стартување може да биде малку продолжено (приближно 1–2 секунди), но перформансите на екранот не се засегнати. Температурниот опсег на складирање е -20°C до 70°C.

П3: Кои се карактеристиките на аголот на гледање на модулот? Кои позиции за инсталација се погодни?

О: Овој модул прифаќа дизајн со агол на гледање од 12 часот, со типичен хоризонтален агол на гледање од 70° и вертикален агол на гледање од 45°–60°. Погоден е за вградување на ниво на позиција со или малку над очите на набљудувачот. За апликации за кои е потребно гледање со повеќе агли, се препорачува да се прилагоди аголот на инсталација или да се избере модел со други спецификации за аголот на гледање.

П4: Дали времето на одговор од 20 ms поддржува репродукција на видео?

О: Типичното време на одговор од 20 ms (максимум 30 ms) може да ги поддржи повеќето сценарија на апликации, вклучувајќи ажурирања на податоци, префрлување GUI и репродукција на видео со стандардна дефиниција. За апликации за видео со движење или игри со голема брзина, се препорачува да изберете посебен модел со пократко време на одговор.

П5: Каков е животниот век на модулот и деградацијата на позадинското осветлување?

О: Под оценети работни услови, модулот е дизајниран да има животен век од над 30.000 часа. Намалувањето на осветленоста на LED позадинското осветлување е обично помалку од 10% во рок од 10.000 часа. Се препорачува да се избегнува работење со максимална осветленост подолги периоди за да се продолжи векот на позадинското осветлување.

П6: Дали поддржува функционалност на допир?

О: Овој модел е модул само за дисплеј и не ја интегрира функционалноста на допир. Сепак, можеме да обезбедиме соодветни резистивни или капацитивни компоненти на екранот на допир и да помогнеме во процесот на ламинирање. Екранот на допир треба да се купи и да се интегрира посебно.

Примерок политика за снабдување

Достапност на примероци: Мали серии примероци од 1-10 парчиња се достапни за оценување и тестирање на клиентите.

Вклучена документација: Секој примерок пакет вклучува:

• Пополнете го листот со податоци за производот

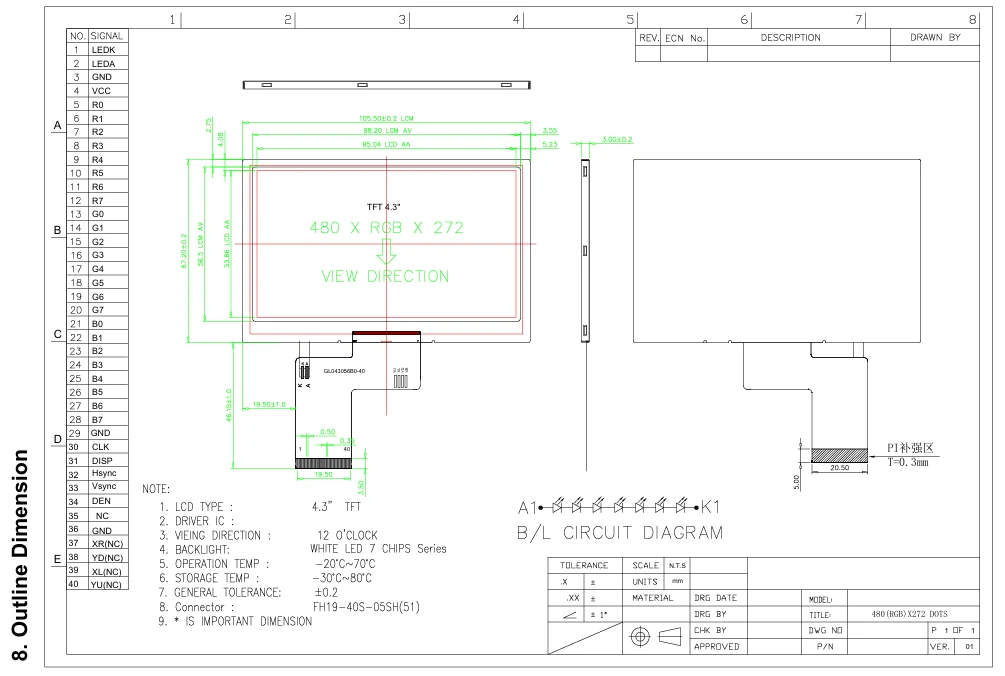

• Механички цртежи (CAD-датотеки во формати DXF/STEP)

• Дефиниции за иглички и дијаграм за електрично поврзување

• Препорачано време за иницијализација и код за конфигурација на регистарот

• Безбедно ракување и упатства за заштита од ESD

Примерок препораки за евалуација

Пред да побарате примероци, проверете дали вашиот технички тим ги има следните способности:

• Способност за возење: Способност да се обезбеди 3,2V логичка моќност и 12–16V LED позадинско осветлување за модулот

• Компатибилност со интерфејс: системската матична плоча може да прими FH19-40S-0.5SH(51) 40-пински конектор или еквивалентно решение за адаптер

• Поддршка за сигнал: главниот контролен чип може да емитува RGB 24-битни или 16-битни паралелни интерфејс сигнали

• Термички размислувања: резервиран доволно простор за дисипација на топлина во вашиот уред

🔧 Обем на професионална техничка поддршка

Основна техничка поддршка (обезбедена бесплатно)

Ние ја нудиме следната професионална техничка поддршка поврзана со LCD модул за директни клиенти:

1. Консалтинг за спецификации и интеграција

• Интерпретација на електричните карактеристики на модулот и препораките за дизајнирање на напојување

• Механичка инсталација и анализа на структурна компатибилност

• Упатство за процесите на лемење на конектор и склопување на кабли

• Препораки за евалуација на еколошката приспособливост (температура/влажност).

2. Техничка документација за ИЦ на возачот

• Комплетен лист со податоци за ИЦ на драјверот ILI6485

• Детални примери за конфигурација на регистар и низа за иницијализација

• Анализа на параметрите за временски интерфејс и препораки за совпаѓање

• Референтна шема за корекција на гама во боја

3. Насоки за подесување на оптички перформанси

• Методи и стандарди за тестирање на униформноста на осветленоста

• Предлози за оптимизација за карактеристиките на аголот на гледање во реалните инсталации

• Насоки за прилагодување за перформансите на контрастот и бојата

• Шеми за тестирање и евалуација на времето за одговор

4. Поддршка за верификација на сигурност

• Препорачани услови и циклуси на тест за изгореници

• Дизајн и препораки за заштита од ESD

• Методи за тестирање на температурен циклус

• Клучни точки за долгорочна евалуација на оперативната сигурност

Одговор за техничка поддршка

• Време на одговор: Техничките прашања одговараат во рок од 24 часа во работните денови

• Методи на комуникација: поддршка преку е-пошта, телефон и онлајн состаноци за длабинска техничка размена

• Документација: Сите технички документи обезбедени и на кинески и на англиски јазик

• Библиотека за ЧПП: Воспоставена е библиотека со решенија за заеднички проблеми со интеграцијата за повикување на клиентите
