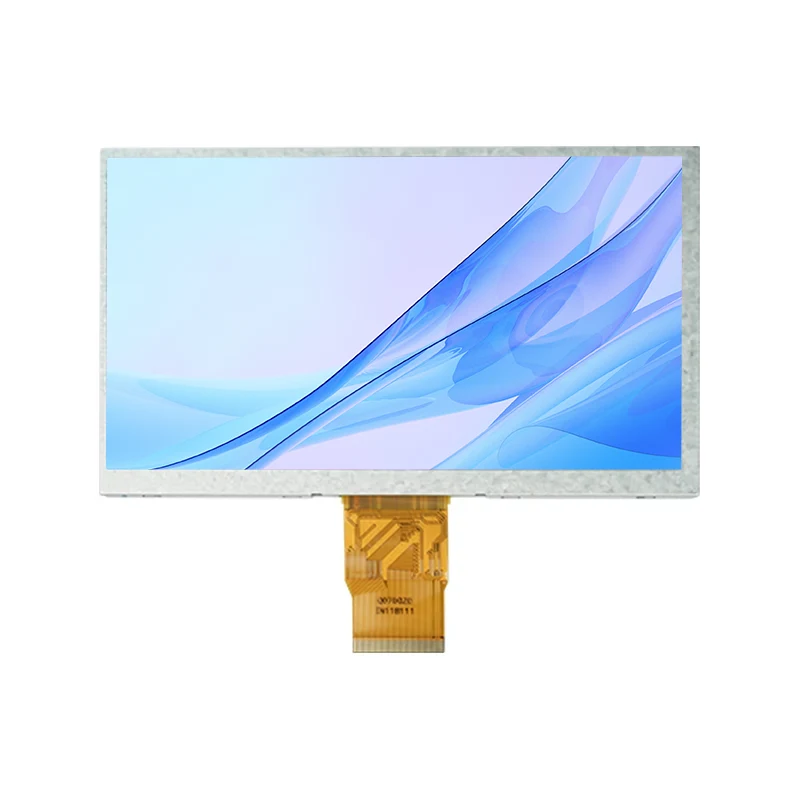

7.0 'Бесплатно гледање на агол на агол TFT LCD дисплеј модул

Tianfu 7.0 'Бесплатно гледање на агол на агол TFT LCD дисплеј модул: 1024 × 600 Резолуција, осветленост од 450CD/m² и контраст 800: 1 за живописна јасност. Солидна анти -сјајна обвивка (2H/3H), -20 ° C до +70 ° C операција и агли на гледање од 80 °. Одговор на 25ms, 24-битна боја, TTL RGB интерфејс.

Испрати барање

Опис на производот

ROHS-овластен за индустриска издржливост. 7.0 'Бесплатно гледање на агол на агол TFT LCD дисплеј модул е изграден за индустриски, медицински и малопродажни системи кои бараат сигурност, јасност и непречена интеграција.

Поддршка на нарачки за испитувања со мали серии и сопствени дизајни за фирмвер/интерфејс, фабрика за модули за приказ на China TFT LCD. Tianfu обезбедува лесна интеграција во паметни контроли/преносни инструменти, поддржани од гаранција од 12 месеци.

Tianfu 7.0 'Бесплатно гледање на агол на агол TFT LCD дисплеј карактеристики

1,450CD/m² висока осветленост

Јасна видливост на сончева светлина.

2.Индустриска издржливост

Работи на -20 ° C ~ 70 ° C, преживува -30 ° C ~ 80 ° C.

3. целови ултра-широки агли на гледање

IPS технологијата обезбедува конзистентност на бојата.

4. Анти-светкав тврд обвивка (2H/3H)

Јасност отпорна на гребење, без сјај.

Tianfu 7.0 'Бесплатна агол на гледање на агол на агол TFT LCD дисплеј Спецификација

Основни спецификации
Големина на дисплејот	7,0-инчен IPS TFT-LCD
Резолуција	1024 × RGB × 600 (WVGA)
Пиксел терен	0,1506 (ч) × 0,1432 (v) мм
Активна област	154,21 (ч) × 85,92 (v) мм

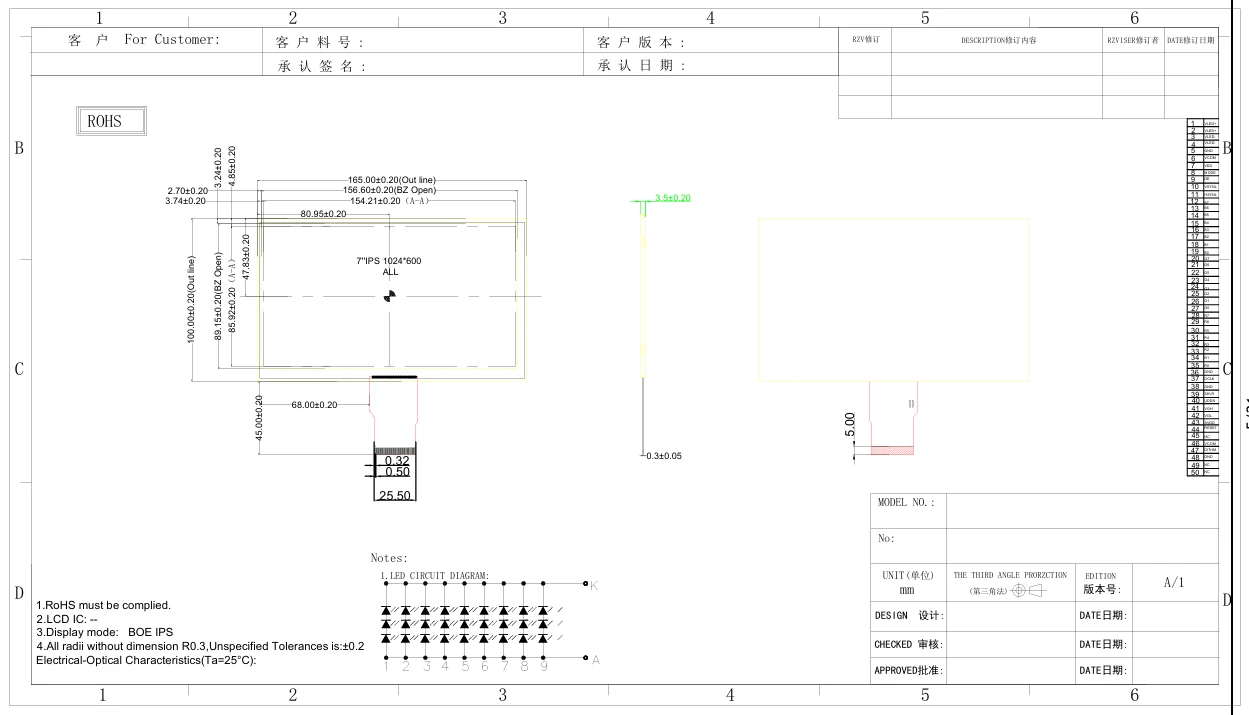

Димензии на преглед	165 (w) × 100 (ч) × 3,5 (г) мм
Режим на приказ	Нормално црна (IPS технологија)
Интерфејс	TTL паралелно RGB (50-пински FPC)
Површински третман	Анти-сјај (тврд облога од 2H/3H)

Електрични карактеристики
Дигитален напон на снабдување (VDD)	3.3V (3,0–3,6V)
Аналогно напон на снабдување (AVDD)	9.6V (9.4-9.8V)
Напон на портата TFT (VGH/VGL)	18V (17–19V) / -6V (-7–5V)
Тековна потрошувачка (тип.)	VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA
Напон на задното осветлување/струја	9.6V (8.4-10.6V) / 180mA (27 LED диоди)
Работна температура	-20 ° C до +70 ° C.
Температура на складирање	-30 ° C до +80 ° C.

Оптички карактеристики
Осветленост (тип.)	450 ЦД/м² (централна точка)
Сооднос на контраст (тип.)	800: 1 (0 ° Агол на гледање)
Време на одговор (тип.)	25ms (Rise + Fall)
Агол на гледање (H/V)	80 °/80 ° (CR> 10)
Гама во боја (NTSC)	50%
Хроматичност (бела)	X: 0.230–0.330, y: 0.260–0.360

Интерфејс и контрола
Тип на конектор	Hirose FH12A-50S-0,55H (50-пински FPC)
Внесување на податоци	8-битен RGB (24-битна длабочина на боја)
Режими за синхронизација	DE режим (стандарден) / HS / VS режим
Контрола на насока на скенирање	L/r (лево/десно смена)/updn (скенирање нагоре/надолу)
Поддршка	8-битна (H) или 6-битна (L) резолуција

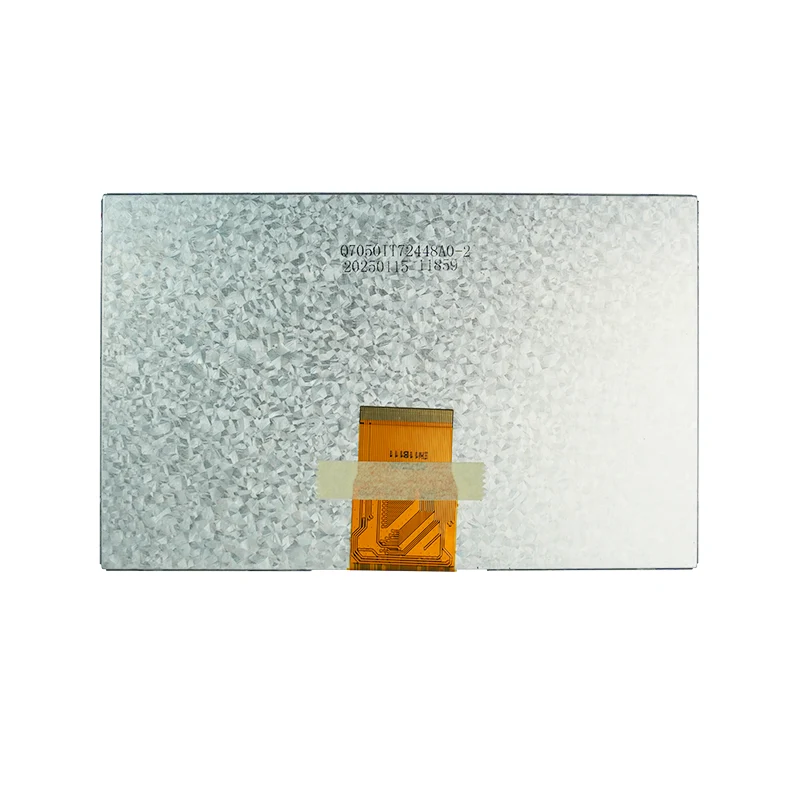

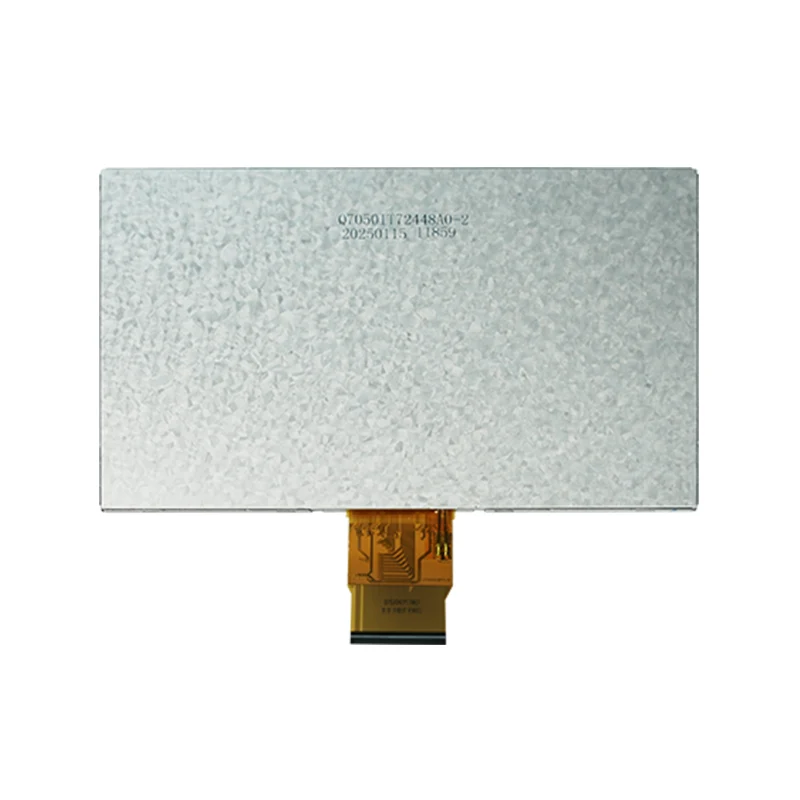

Tianfu 7.0 'Бесплатно гледање на агол на агол TFT LCD Display Decule Детали

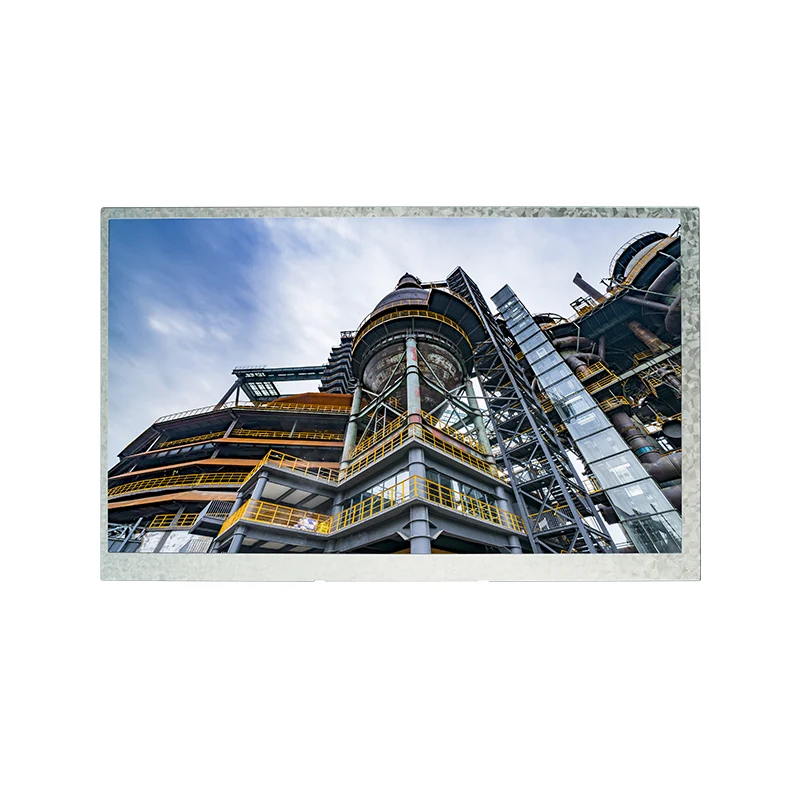

Апликација за модул за приказ на TIANFU 7.0 'TFT LCD

Водечко време на Тјанфу

Стандардни производи		Прилагодени производи
Количина на нарачки	Време на испорака	Тип на прилагодување	Време на испорака
1-30 компјутери	Веднаш	B/l & fpc & tp	во рок од 5 недели
31-100 компјутери	1 недела	B/l & fpc & tp	во рок од 5 недели
101-500 компјутери	во рок од 2 недели	B/l & fpc & tp	во рок од 5 недели
501-1000 компјутери	во рок од 3 недели	B/l & fpc & tp	во рок од 5 недели
1001-5000 компјутери	во рок од 3 недели	BL & FPC & TP	во рок од 6 недели
5000+ компјутери	во рок од 4 недели	BL & FPC & TP	во рок од 6 недели
