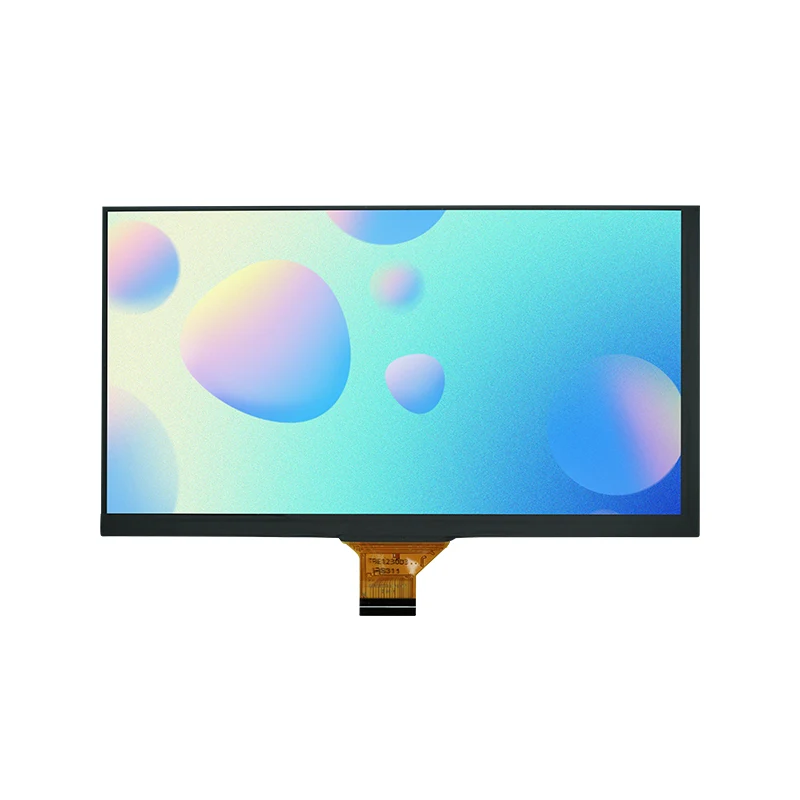

7.0 '50 PIN TN TFT LCD екран модул

Солиден Tianfu 7.0 '50 Pin TN TFT LCD екран модул за груби околини ： 1024 × RGB × 600 TN панел испорачува 800: 1 контраст со осветленост од 140 nits. Изградена за -20 ℃ ~+70 ℃ операција, во која има TTL интерфејс, анти-сјајна површина и 18-предводена задно осветлување (9,6V/120mA). Одговор на 25ms, 51% NTSC боја, IEC-овластен отпор на шок/вибрации. 7.0 '50 PIN TN TFT LCD екран модул е идеален за медицинска опрема и солиден HMI системи.

Испрати барање

Опис на производот

Поддршка на нарачки за испитувања со мали серии и сопствени дизајни за фирмвер/интерфејс, производство на модул на екранот TFT LCD, Tianfu обезбедува лесна интеграција во паметни контроли/преносни инструменти, поддржани од гаранција од 12 месеци.

Tianfu 7.0 '50 Pin TN TFT LCD екран модул во карактеристики на залиха

1.индустриска издржливост на температурата

Работи беспрекорно во околини од -20 ℃ до +70 ℃ со IEC-овластен термички/вибрации/отпорност на ESD.

2.Виз-контраст ТН панел

Доставува 800: 1 сооднос на контраст и осветленост од 140nits за остра видливост под сурово осветлување.

3.Robust TTL интерфејс

50-пински паралелен RGB интерфејс со контрола на насока на скенирање (UPDN/SHLR) и избор на режим DE/Sync.

4. Систем за задно осветлување

18-предводена низа (9,6V/120mA) со анти-сјајни третман на површината и ефикасност на електрична енергија 1152MW.

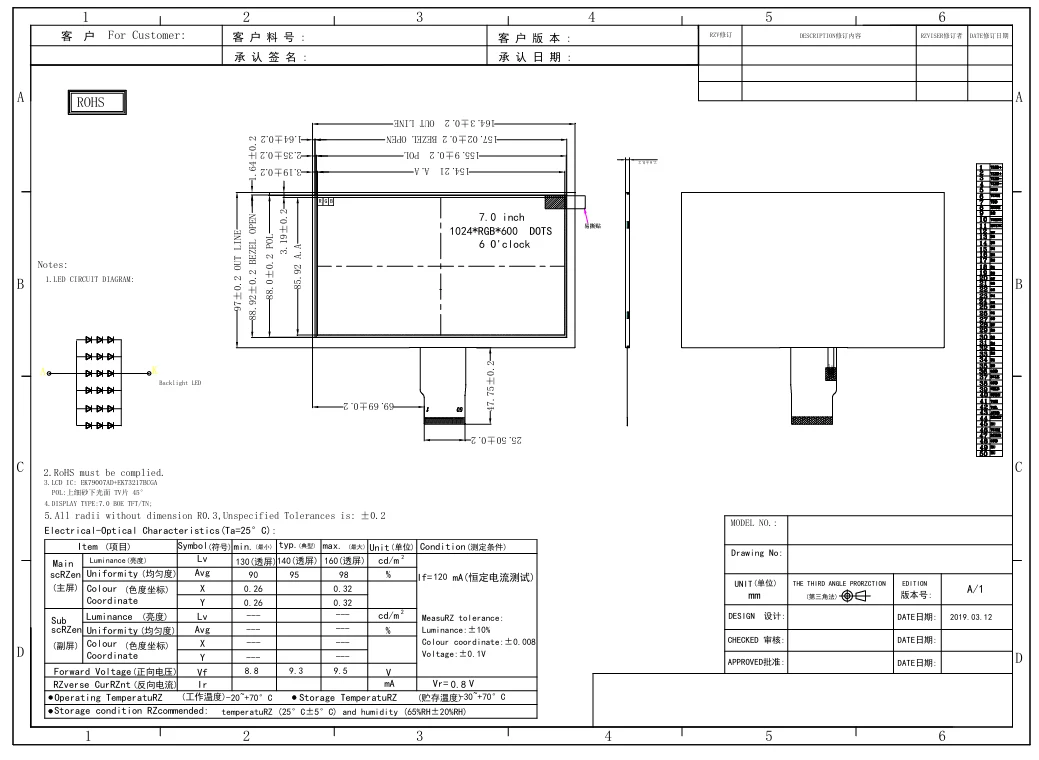

Tianfu прилагодена 7.0 '50 PIN TN TFT LCD Screen Module Specifation

Основни спецификации
Големина на дисплејот	7,0-инчен TN TFT-LCD
Резолуција	1024 × RGB × 600 (WVGA)
Густина на пиксели	0,1506 (ч) × 0,1432 (v) мм пиксел терен
Режим на приказ	Нормално бело
Интерфејс	TTL паралелно RGB
Површински третман	Анти-сјај

Оптички спецификации
Осветленост (тип.)	140 ЦД / м²
Сооднос на контраст	800: 1
Време на одговор	25ms (тип.)
Гама во боја	51% NTSC
Униформност	75% (осветленост), 0,008 фунти (координати во боја)

Електрични спецификации
Снабдување со електрична енергија	3,3V дигитален (± 10% толеранција) 9.6V аналог
Тековна потрошувачка	30mA (дигитален), 35mA (аналогни)
Систем за задно осветлување	18 LED диоди 1152MW вкупна моќност
Операција Темп	-20 ℃ до +70
Температура за складирање	-30 ℃ до +70

Сертифицирана сигурност-4
Термички тестови	96HRS @-30 ℃/+70 10 циклус термички шок (-20 ℃↔60 ℃)
Вибрации	10-50Hz/1,0мм
Заштита на ЕСД	± 4KV контакт / ± 8kV испуштање на воздухот

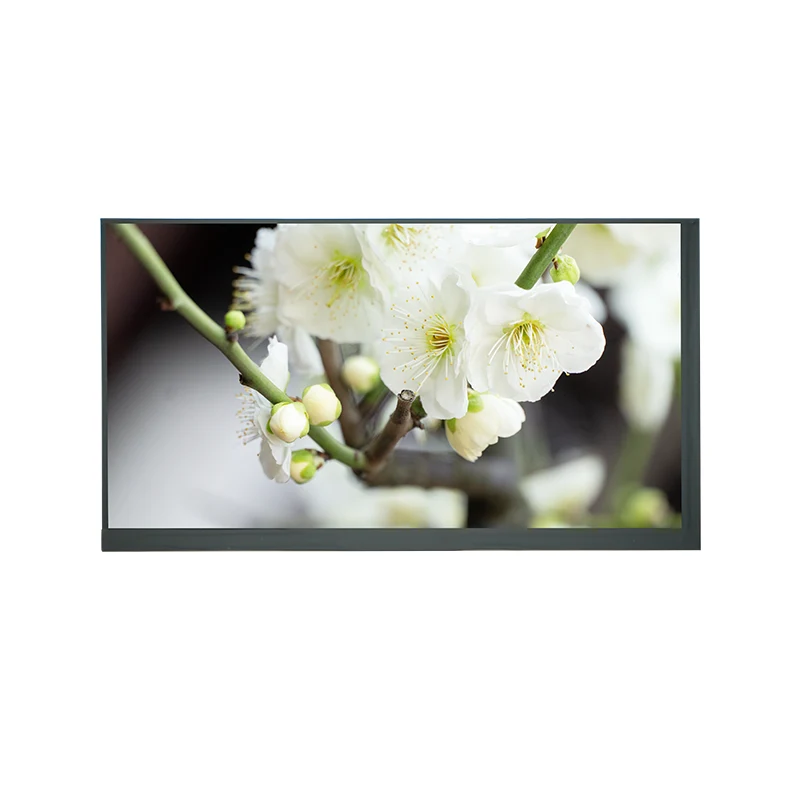

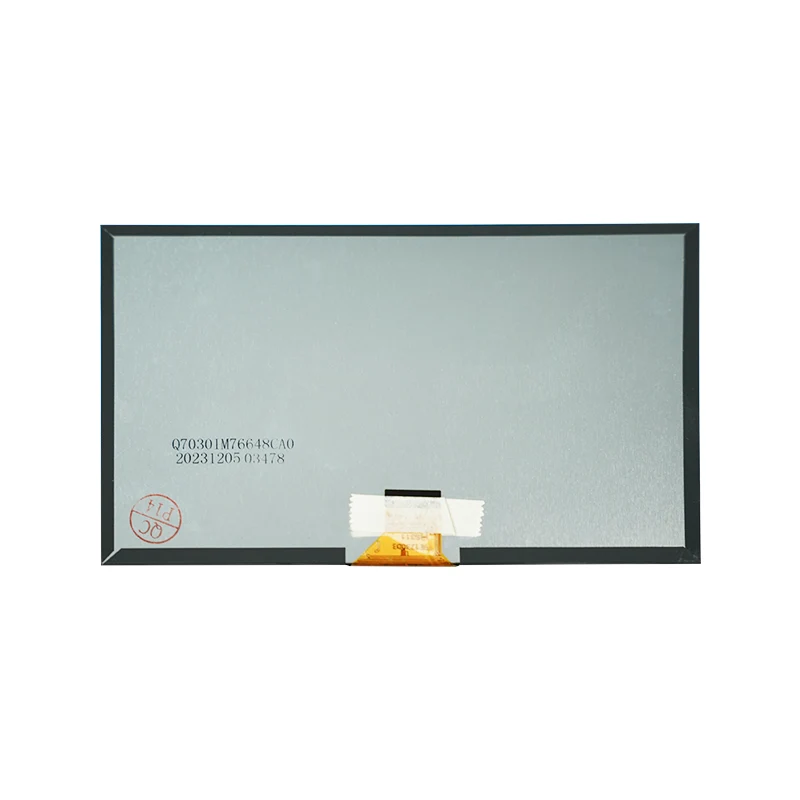

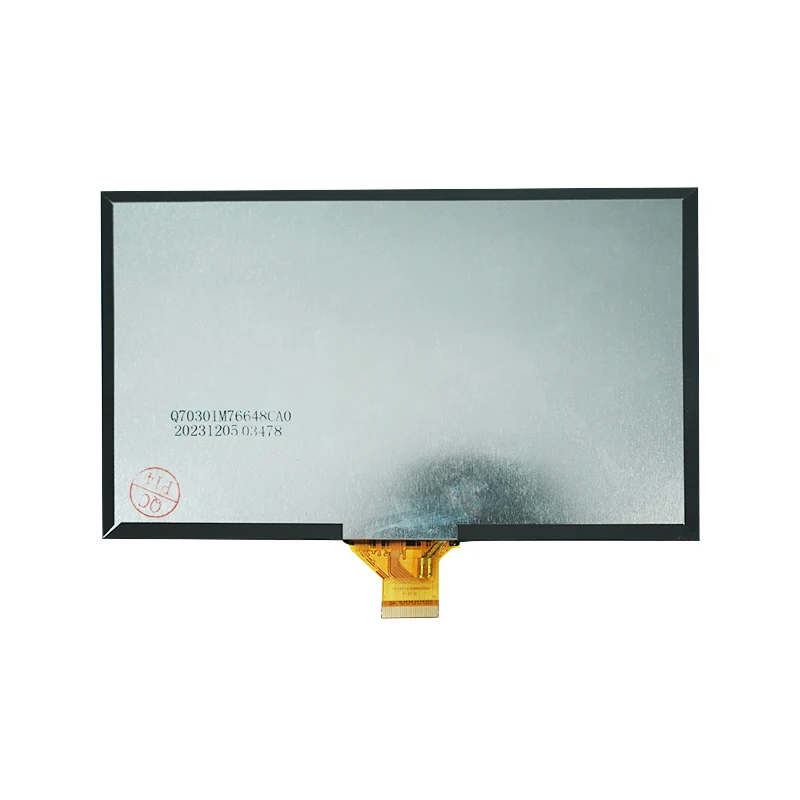

TIANFU 7.0 '50 PIN TN TFT LCD екранот детали

Апликација за модул на модул на LCD екран на Tianfu 7.0 'TFT

Водечко време на Тјанфу

Стандардни производи		Прилагодени производи
Количина на нарачки	Време на испорака	Тип на прилагодување	Време на испорака
1-30 компјутери	Веднаш	B/l & fpc & tp	во рок од 5 недели
31-100 компјутери	1 недела	B/l & fpc & tp	во рок од 5 недели
101-500 компјутери	во рок од 2 недели	B/l & fpc & tp	во рок од 5 недели
501-1000 компјутери	во рок од 3 недели	B/l & fpc & tp	во рок од 5 недели
1001-5000 компјутери	во рок од 3 недели	BL & FPC & TP	во рок од 6 недели
5000+ компјутери	во рок од 4 недели	BL & FPC & TP	во рок од 6 недели
